Siglent SDG1032X Générateur fonctions arbitraires 2x30 MHz

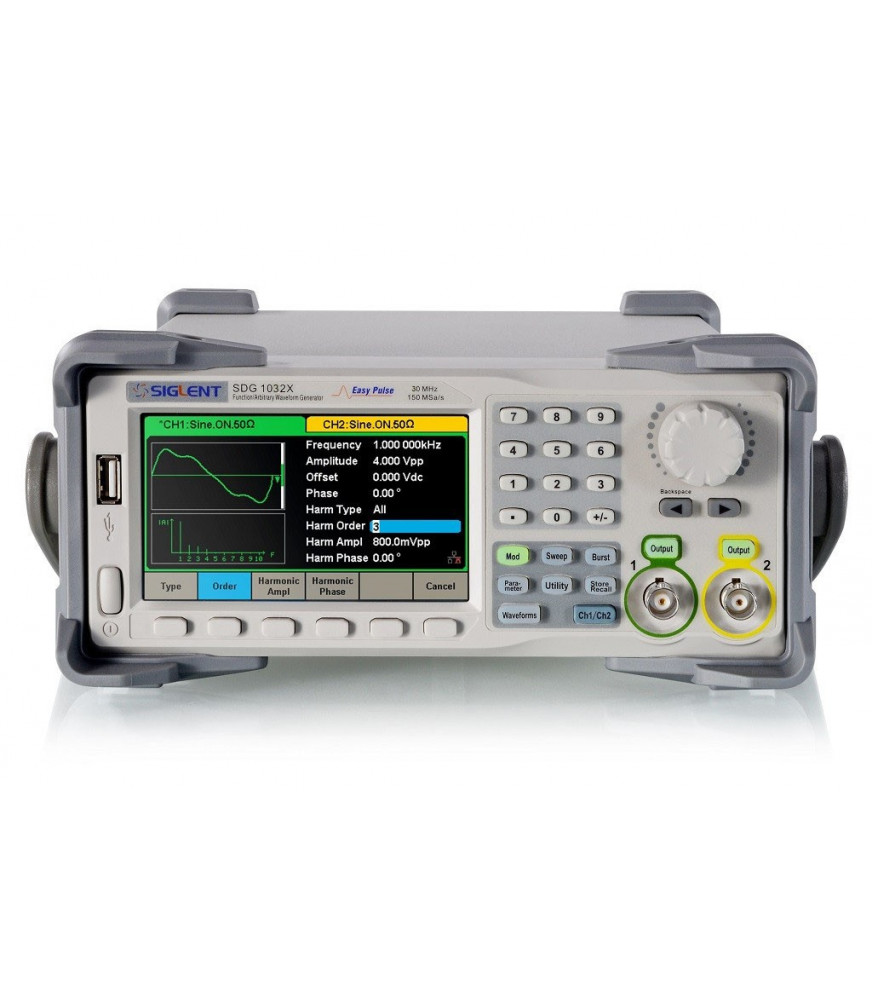

SIGLENT SDG1032X
Le générateur de fonctions arbitraires SIGLENT SDG1032X double canal permet de générer des formes d'ondes standards et arbitraires sur une plage de fréquence jusqu'à 30 MHz avec un taux d'échantillonnage de 150 Méch/s et une résolution de 14 bits. Pratique et polyvalent avec son large écran graphique, il dispose des fonctions de modulations complètes et d'un fréquencemètre précis jusqu'à 200 MHz. Il bénéficie de la technologie EasyPulse qui permet de délivrer des signaux impulsionnels et carré à faible gigue avec un contrôle des temps de montée et descente. Ce générateur a été conçu pour répondre aux applications industrielles, de la recherche et de l'enseignement. L'appareil est livré avec le logiciel d'édition de formes d'ondes EasyWave.
Guide de sélection des générateurs de fonctions arbitraires
Principales caractéristiques |
|
---|---|
Affichage | Ecran couleur 4,3" (480 x 272 pixels) |
Nombre de voies | 2 |
Formes d'ondes | Sinus, carré, rampe, impulsions, bruit gaussien et arbitraire |
Gamme de fréquence (sinus) | 1 µHz à 30 MHz |
Amplitude (à vide) | 4 mVcc à 20 Vcc |
Réglage offset | ± 10 V |
Temps de montée / descente | < 4,2 ns |
Mode de fonctionnement | Continu, Modulation, Balayage, rafale |
Modulation | AM, FM, PM, FSK, ASK, PWM |
Résolution verticale | 14 bits |
Taux d'échantillonnage | 150 Méch./S |
Profondeur mémoire | 16 000 points (longueur de la forme d'onde arbitraire) |
Fréquencemètre | 100 mHz à 200 MHz |
Mémoire interne | 10 formes d'ondes arbitraires |
Signaux auxiliaires | Sortie synchronisation (TTL), entrée déclenchement (TTL), entrée modulation externe, entrée fréquence de référence |
Interfaces | USB Device/Host (USB TMC), Ethernet (VXI-11), compatible langage SCPI, Drivers LabView |
Alimentation | 100-240 VAC - 50/60Hz |
Dimensions | 261 x 108 x 296 mm |
Poids | 3,43 kg |
Garantie | 3 ans |
Livré avec | Un câble USB, un cordon d'alimentation, un CD avec le logiciel EasyWave et une notice d'utilisation |
