Oscilloscope numérique 2 voies 100 MHz

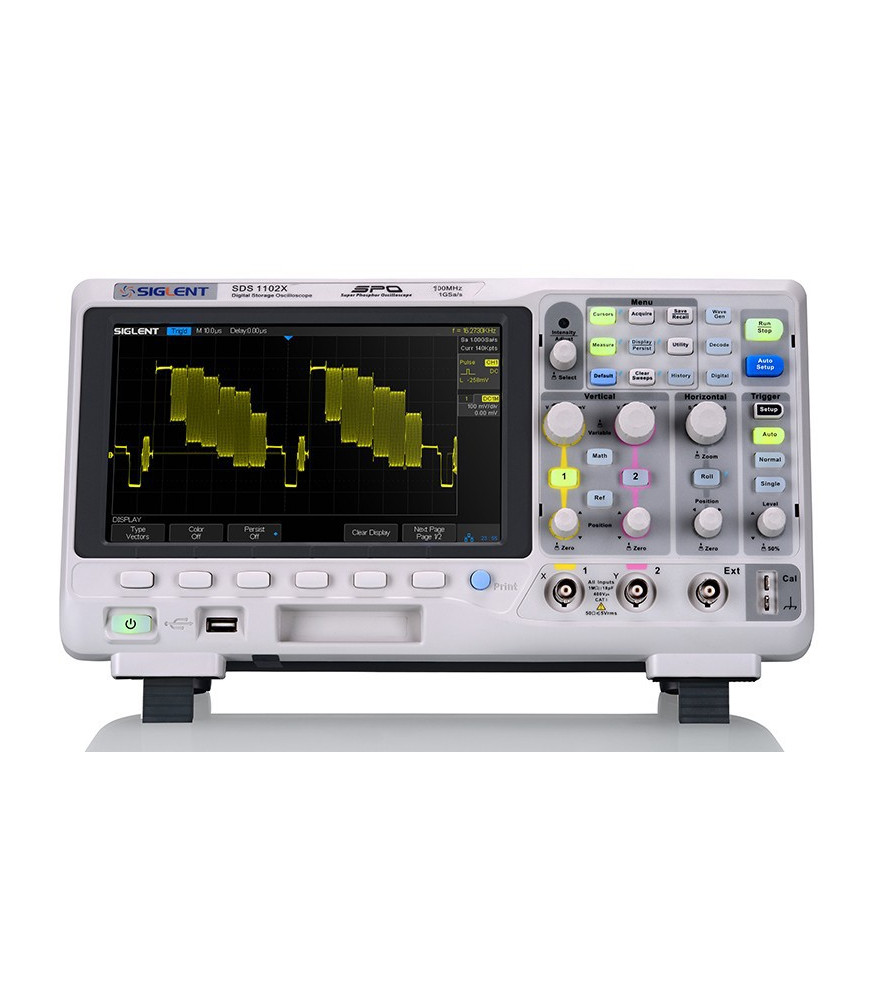

SIGLENT SDS1102X

475,00 €
HT
Voies
MHz
Fonctions oscilloscopes
Quantité
Options et accessoires

L'oscilloscope numérique SIGLENT SDS1102X 2 voies permet la visualisation des formes d'ondes sur une bande passante de 100 MHz avec un taux d'échantillonnage maximal de 1 Géch/s et une résolution de 8 bits. Le SDS1102X est doté de la technologie SPO (Super Phosphor Oscilloscope) qui procure une aide significative dans l'interprétation des mesures. Il est non seulement possible de représenter la fréquence de répétitions des différentes parties d'un signal avec 256 niveaux d'intensité mais également sous forme de "couleur de température". Il permet d'aller encore plus loin dans l'analyse de signaux avec son mode d'acquisition en séquence (jusqu'à 400 000 formes d'ondes par seconde) et la fonction historique. Il est simple d'utilisation avec des touches d'accès directs aux fonctions et des menus contextuels clairs. L'appareil est évolutif avec en option 16 entrées logiques et le décodage de bus séries.

Présentation des oscilloscopes numériques série SDS1000X

Plus de vidéos...

Principales caractéristiques
  • 2 voies d'entrées analogiques
  • Fidélité du signal avec la technologie SPO (Super Phosphor Oscilloscope)
  • Large écran graphique couleur 8" (800 x 480 pixels)
  • Mode d'acquisition segmentée (400 000 formes d'ondes par seconde)
  • Déclenchements évolués avec bus séries
  • Fonctions mathématiques et FFT
  • Mesures automatiques (37 paramètres)
  • Historique des enregistrements de formes d'ondes (jusqu'à 80 000 trames)
  • Mémoires interne et externe (clé USB) pour le stockage de configurations, de captures d'écrans et de courbes
  • Connecteur BNC en face arrière (Trig Out et test Bon/Mauvais)
  • Interfaces USB Device/Host (USB TMC), Ethernet (VXI-11), compatible langage SCPI
Options
  • Décodage bus séries [SDS-1000X-DC]
Affichage Ecran graphique couleur 8" (800 x 480 pixels) avec 256 niveaux d'intensité Mode température de couleur pour visualiser l'occurrence des événements
Nombre de voies analogiques 2
Entrées logiques  -
Bande passante 100 MHz
Fréquence d'échantillonnage 1x 1 Géch/s ou 2x 500 Méch/s
Profondeur mémoire 1x 14 Mpoints ou 2x 7 Mpoints
Taux de rafraîchissement 60 000 formes d'onde /s en mode normal et 400 000 formes d'ondes /s en mode séquence
Résolution verticale 8 bits
Sensibilité 500 µV/div à 10 V/div
Base de temps 2 ns/div à 50 s/div
Déclenchements évolués Front, pente, largeur d'impulsion, vidéo, fenêtre, Runt, Intervalle, Time out (Drop out), Pattern.
Décodage bus séries (option) I2C, SPI, UART, RS232, CAN, LIN
Fonctions Mathématiques +, -, *, /, FFT; d/dt, ∫dt, √
Mesures automatiques 37
Interfaces USB Device/Host (USB TMC), Ethernet (VXI-11), compatible langage SCPI, Drivers LabView Connecteurs BNC en face arrière : EXT Trig, 10 MHz IN/OUT, AUX OUT, signal test Bon/Mauvais
Alimentation 100-240 VAC - 50/60Hz
Dimensions 340 x 123 x 184 mm
Poids 3,26 kg
Garantie 1 an
Livré avec 2 sondes passives, un câble USB, un cordon d'alimentation et une notice d'utilisation
SDS1102X

Références spécifiques

Téléchargement

Data Sheet SDS1000X+

SDS1000X+_siglent_digital-oscilloscope_Data-Sheet_DI.pdf

Téléchargement (2.38M)
