Oscilloscope numérique 2 voies 1 GHz écran tactile

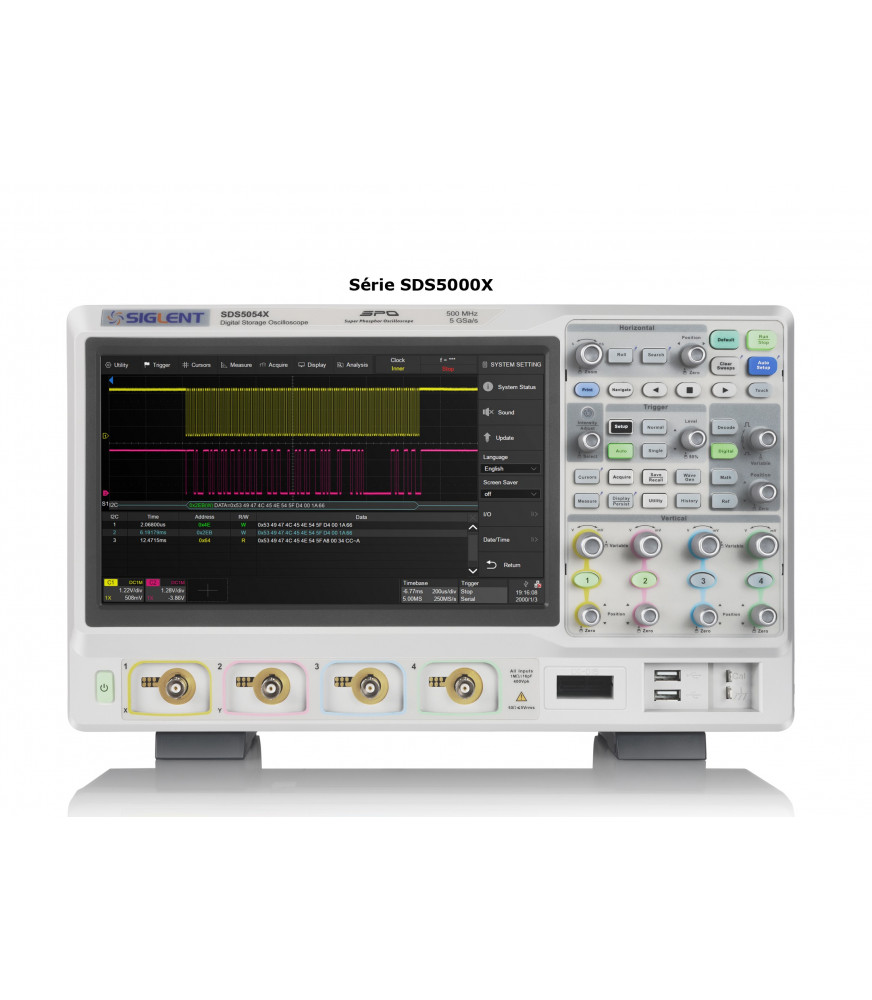

SIGLENT SDS5102X

5 229,00 €
HT
Voies
MHz
Fonctions oscilloscopes
Quantité
Options et accessoires

L'oscilloscope numérique SIGLENT SDS5102X 2 voies permet la visualisation des formes d'ondes sur une bande passante de 1 GHz avec un taux d'échantillonnage maximal de 5 Géch/s et une résolution de x bits. Le SDS5102X est doté de la technologie SPO (Super Phosphor Oscilloscope) qui procure une aide significative dans l'interprétation des mesures. Il est non seulement possible de représenter la fréquence de répétitions des différentes parties d'un signal avec 256 niveaux d'intensité mais également sous forme de "couleur de température". Il permet d'aller encore plus loin dans l'analyse de signaux avec son mode d'acquisition en séquence (jusqu'à 480 000 formes d'ondes par seconde) et la fonction historique. Il est simple d'utilisation avec son large écran tactile 10,1" des touches d'accès directs aux fonctions et des menus contextuels clairs. Il propose des modes de déclenchement évolués incluant notamment les bus séries. L'appareil est évolutif avec en option un générateur de fonctions arbitraires et 16 entrées logiques.

Présentation des oscilloscopes numériques série SDS5000X

Plus de vidéos...

Principales caractéristiques
  • 2 voies d'entrées analogiques
  • Fidélité du signal avec la technologie SPO (Super Phosphor Oscilloscope)
  • Large écran graphique couleur 10,1" tactile (1024 x 600 pixels) avec support clavier et souris
  • Mode d'acquisition segmentée (480 000 formes d'ondes par seconde)
  • Déclenchements évolués
  • Déclenchement et décodage de bus séries (IIC, SPI, UART, CAN, LIN)
  • Fonctions mathématiques et FFT(1M points)
  • Fonctions Voltmètre 4 digits et fréquencemètre 7 digits
  • Mesures automatiques (39 paramètres)
  • Diagramme de Bode
  • Historique des enregistrements de formes d'ondes (jusqu'à 100 000 trames)
  • Mémoires interne et externe (clé USB) pour le stockage de configurations, de captures d'écrans et de courbes
  • Connecteur BNC en face arrière (Trig Out et test Bon/Mauvais)
  • Interfaces USB Device/Host (USB TMC), Ethernet (VXI-11), compatible langage SCPI
  • Contrôle à distance par navigateur WEB
Options
  • 16 entrées logiques [SLA1016] avec logiciel [SDS5000X-16LA]
  • Générateur de fonctions arbitraires 25 MHz [SAG1021] avec logiciel [SDS5000X-FG]
  • Décodage bus séries
Affichage Ecran graphique couleur tactile 10,1" (1024 x 600 pixels) avec 256 niveaux d'intensité Mode température de couleur pour visualiser l'occurrence des événements
Nombre de voies analogiques 2
Entrées logiques (en option) 16
Bande passante 1 GHz
Fréquence d'échantillonnage 5 Géch/s ou 2,5 Géch/s par voie
Profondeur mémoire 250 Mpoints ou 125 Mpoints par voie
Taux de rafraîchissement 110 000 formes d'onde /s en mode normal et 480 000 formes d'ondes /s en mode séquence
Résolution verticale 8 bits
Sensibilité 500 µV/div à 10 V/div
Base de temps 200 ps/div à 1000 s/div
Déclenchements évolués Front, pente, largeur d'impulsion, vidéo, fenêtre, Runt, Intervalle, Time out (Drop out), Pattern.
Décodage bus séries I2C, SPI, UART, RS232, CAN, LIN et en option CAN FD, FlexRay, I2S, MIL-STD-1553B
Fonctions Mathématiques +, -, *, /, FFT; d/dt, ∫dt, √
Mesures automatiques 39
Générateur de fonctions arbitraires (en option) Une voie 25 MHz, fréquence d'échantillonnage de 125 MHz, longueur d'onde de 16 kpts
Interfaces USB Device/Host (USB TMC), Ethernet (VXI-11), compatible langage SCPI
Connecteurs BNC en face arrière : EXT Trig, 10 MHz IN/OUT, AUX OUT, signal test Bon/Mauvais
Sortie VGA
Alimentation 100-240 VAC - 50/60Hz
Dimensions 370 x 144 x 231 mm
Poids 4 kg
Garantie 3 ans
Livré avec 2 sondes passives, un câble USB, un cordon d'alimentation et une notice d'utilisation
