Générateurs RF

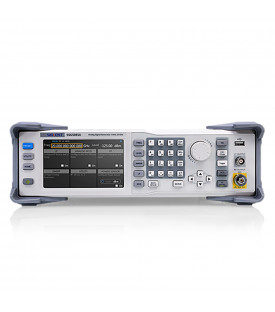

La plage de fréquence de sortie du générateur de signal micro-ondes SSG5083A va de 9 kHz à 13,6 GHz. Ce générateur prend en charge la modulation AM & FM & PM, la modulation d'impulsions, les séquences d'impulsions, le contrôle du wattmètre et d'autres fonctions. Le module matériel de référence OCXO intégré en standard à l'intérieur garantit une sortie de signal de haute précision et de haute stabilité. Il est conçu pour les domaines des communications, de l’aérospatiale, de la défense nationale et d’autres domaine tels que la R&D et la production.

PRINCIPALES CARACTÉRISTIQUES :

• Fréquence jusqu'à 13,6 GHz
• Résolution de réglage de fréquence de 0,001 Hz
• Plage de réglage du niveau : -130 dBm ~ 25 dBm
• Bruit de phase : -120 dBc/Hz à 1 GHz, décalage de 20 kHz (typ.)
• Erreur de niveau ≤ 0,7 dB (typ.)
• Modulation analogique AM, FM, PM avec source interne, externe ou Int+Ext
• Générateur d'impulsions simples, doubles et de trains d'impulsions (option)
• Kit de contrôle du wattmètre pour mesurer la puissance, contrôler la puissance de sortie et corriger la perte de ligne
• Écran tactile capacitif TFT de 5 pouces, souris et clavier pris en charge
• Pilotage à distance du navigateur Web sur PC et terminaux mobiles
• Interfaces shôte USB, spériphérique USB (USB TMC), Ethernet (VXI-11, Socket, Telnet)

La série de générateurs de signaux SSG6000A est conçue pour fournir une qualité de signal haute performance qui répond aux exigences strictes des derniers tests de micro-ondes et d'ondes millimétriques tout en augmentant la valeur client en termes de taille, de vitesse et de coût. La série SSG6000A prend en charge la modulation AM et d'impulsions, le générateur de séquence d'impulsions, le contrôle du wattmètre et d'autres fonctions. Le module matériel de référence OCXO en standard garantit une sortie de signal de haute précision et de haute stabilité. Il s'agit non seulement d'un oscillateur local et d'une source d'horloge idéale, mais également d'une source de signal analogique haute performance adaptée aux applications de R&D et de production.

PRINCIPALES CARACTÉRISTIQUES :

• Fréquence jusqu'à 13,6 GHz
• Plage de réglage du niveau : -130 dBm ~ 24 dBm
• Excellent bruit de phase : -135 dBc/Hz à 1 GHz, décalage de 20 kHz (typ.)
• Très faible sous-harmonique : < –80 dBc
• Erreur de niveau ≤ 0,7 dB (typ.)
• Modulation AM standard avec source interne, externe ou Int+Ext
• OCXO standard et atténuateur par paliers (0 à 110 dB, pas de 10 dB)
• Rapport marche/arrêt de la modulation d'impulsions > 80 dBc (typ.) et temps de montée/descente < 15 ns (typ.) (option)
• Générateur de train d'impulsions a une largeur d'impulsion de 20 ns ~ 300 s et jusqu'à 2 047 impulsions différentes (en option)
• Pilotage à distance du navigateur Web sur PC et terminaux mobiles
• Écran tactile capacitif TFT de 5 pouces, souris et clavier pris en charge
• Interfaces standard : hôte USB, USB (USB TMC), Ethernet (VXI-11, Socket, Telnet)

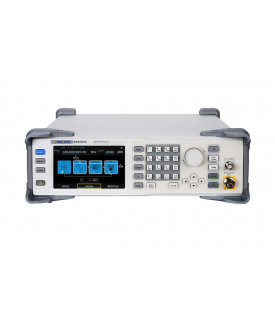

Le générateur SIGLENT SSG3021X couvre la plage de fréquence de 9 kHz à 2,1 GHz. Il dispose des modulations classiques AM, FM, PM et Impulsions. Il peut être aussi équipé d'un générateur de trains d'impulsions en option. D'une haute précision et d'une grande pureté spectrale, le SSG3021X est l'outil idéal pour la recherche et le développement, l'enseignement et la production.

Présentation des générateurs de signaux RF série SSG3000X

Plus de vidéos...

Le générateur de signaux analogiques RF SIGLENT SSG5040X couvre la plage de fréquence de 9 kHz à 4 GHz. Il dispose des modulations analogiques classiques AM, FM, PM et Impulsions. Il peut être aussi équipé d'un générateur de trains d'impulsions en option. Il est doté d'un écran graphique tactile. D'une haute précision et d'une grande pureté spectrale, le SSG5040X est l'outil idéal pour la recherche et le développement, l'enseignement et la production. Il est simple d'utilisation grâce à son large écran graphique tactile et intègre un serveur WEB pour faciliter son contrôle à distance via Ethernet.

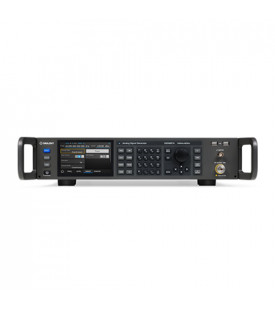

La plage de fréquence de sortie du générateur de signal micro-ondes SSG5085A va de 9 kHz à 20 GHz. Ce générateur prend en charge la modulation AM & FM & PM, la modulation d'impulsions, les séquences d'impulsions, le contrôle du wattmètre et d'autres fonctions. Le module matériel de référence OCXO intégré en standard à l'intérieur garantit une sortie de signal de haute précision et de haute stabilité. Il est conçu pour les domaines des communications, de l’aérospatiale, de la défense nationale et d’autres domaine tels que la R&D et la production.

PRINCIPALES CARACTÉRISTIQUES :

• Fréquence jusqu'à 20 GHz
• Résolution de réglage de fréquence de 0,001 Hz
• Plage de réglage du niveau : -130 dBm ~ 25 dBm
• Bruit de phase : -120 dBc/Hz à 1 GHz, décalage de 20 kHz (typ.)
• Erreur de niveau ≤ 0,7 dB (typ.)
• Modulation analogique AM, FM, PM avec source interne, externe ou Int+Ext
• Générateur d'impulsions simples, doubles et de trains d'impulsions (option)
• Kit de contrôle du wattmètre pour mesurer la puissance, contrôler la puissance de sortie et corriger la perte de ligne
• Écran tactile capacitif TFT de 5 pouces, souris et clavier pris en charge
• Pilotage à distance du navigateur Web sur PC et terminaux mobiles
• Interfaces shôte USB, spériphérique USB (USB TMC), Ethernet (VXI-11, Socket, Telnet)

La série de générateurs de signaux SSG6000A est conçue pour fournir une qualité de signal haute performance qui répond aux exigences strictes des derniers tests de micro-ondes et d'ondes millimétriques tout en augmentant la valeur client en termes de taille, de vitesse et de coût. La série SSG6000A prend en charge la modulation AM et d'impulsions, le générateur de séquence d'impulsions, le contrôle du wattmètre et d'autres fonctions. Le module matériel de référence OCXO en standard garantit une sortie de signal de haute précision et de haute stabilité. Il s'agit non seulement d'un oscillateur local et d'une source d'horloge idéale, mais également d'une source de signal analogique haute performance adaptée aux applications de R&D et de production.

PRINCIPALES CARACTÉRISTIQUES :

• Fréquence jusqu'à 20 GHz
• Plage de réglage du niveau : -130 dBm ~ 24 dBm
• Excellent bruit de phase : -135 dBc/Hz à 1 GHz, décalage de 20 kHz (typ.)
• Très faible sous-harmonique : < –80 dBc
• Erreur de niveau ≤ 0,7 dB (typ.)
• Modulation AM standard avec source interne, externe ou Int+Ext
• OCXO standard et atténuateur par paliers (0 à 110 dB, pas de 10 dB)
• Rapport marche/arrêt de la modulation d'impulsions > 80 dBc (typ.) et temps de montée/descente < 15 ns (typ.) (option)
• Générateur de train d'impulsions a une largeur d'impulsion de 20 ns ~ 300 s et jusqu'à 2 047 impulsions différentes (en option)
• Pilotage à distance du navigateur Web sur PC et terminaux mobiles
• Écran tactile capacitif TFT de 5 pouces, souris et clavier pris en charge
• Interfaces standard : hôte USB, USB (USB TMC), Ethernet (VXI-11, Socket, Telnet)

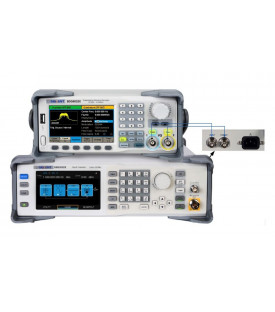

Le générateur SIGLENT SSG3021X couvre la plage de fréquence de 9 kHz à 2,1 GHz. Il dispose des modulations classiques AM, FM, PM et Impulsions. Il peut être aussi équipé d'un générateur de trains d'impulsions en option. Associé avec un générateur de fonctions arbitraires de la série SDG6000X, le SSG3021X-IQE peut générer en plus un signal modulé IQ. D'une haute précision et d'une grande pureté spectrale, le SSG3021X est l'outil idéal pour la recherche et le développement, l'enseignement et la production.

Présentation des générateurs de signaux RF série SSG3000X

Plus de vidéos...

Le générateur de signaux analogiques RF SIGLENT SSG5060X couvre la plage de fréquence de 9 kHz à 6 GHz. Il dispose des modulations analogiques classiques AM, FM, PM et Impulsions. Il peut être aussi équipé d'un générateur de trains d'impulsions en option. Il est doté d'un écran graphique tactile. D'une haute précision et d'une grande pureté spectrale, le SSG5060X est l'outil idéal pour la recherche et le développement, l'enseignement et la production. Il est simple d'utilisation grâce à son large écran graphique tactile et intègre un serveur WEB pour faciliter son contrôle à distance via Ethernet.

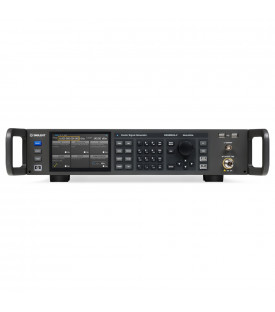

La série de générateurs de signaux SSG6000A est conçue pour fournir une qualité de signal haute performance qui répond aux exigences strictes des derniers tests de micro-ondes et d'ondes millimétriques tout en augmentant la valeur client en termes de taille, de vitesse et de coût. La série SSG6000A prend en charge la modulation AM et d'impulsions, le générateur de séquence d'impulsions, le contrôle du wattmètre et d'autres fonctions. Le module matériel de référence OCXO en standard garantit une sortie de signal de haute précision et de haute stabilité. Il s'agit non seulement d'un oscillateur local et d'une source d'horloge idéale, mais également d'une source de signal analogique haute performance adaptée aux applications de R&D et de production.

PRINCIPALES CARACTÉRISTIQUES :

• Fréquence jusqu'à 40 GHz
• Plage de réglage du niveau : -130 dBm ~ 24 dBm
• Excellent bruit de phase : -135 dBc/Hz à 1 GHz, décalage de 20 kHz (typ.)
• Très faible sous-harmonique : < –80 dBc
• Erreur de niveau ≤ 0,7 dB (typ.)
• Modulation AM standard avec source interne, externe ou Int+Ext
• OCXO standard et atténuateur par paliers (0 à 110 dB, pas de 10 dB)
• Rapport marche/arrêt de la modulation d'impulsions > 80 dBc (typ.) et temps de montée/descente < 15 ns (typ.) (option)
• Générateur de train d'impulsions a une largeur d'impulsion de 20 ns ~ 300 s et jusqu'à 2 047 impulsions différentes (en option)
• Pilotage à distance du navigateur Web sur PC et terminaux mobiles
• Écran tactile capacitif TFT de 5 pouces, souris et clavier pris en charge
• Interfaces standard : hôte USB, USB (USB TMC), Ethernet (VXI-11, Socket, Telnet)

Le générateur SIGLENT SSG3032X couvre la plage de fréquence de 9 kHz à 3,2 GHz. Il dispose des modulations classiques AM, FM, PM et Impulsions. Il peut être aussi équipé d'un générateur de trains d'impulsions en option. D'une haute précision et d'une grande pureté spectrale, le SSG3032X est l'outil idéal pour la recherche, le développement, l'enseignement et la production.

Présentation des générateurs de signaux RF série SSG3000X

Plus de vidéos...

Le générateur de signaux RF analogiques et vectoriels SIGLENT SSG5040X-V couvre la plage de fréquence de 9 kHz à 4 GHz. Il dispose des modulations analogiques classiques AM, FM, PM, Impulsions et des modulations numériques standards ASK, FSK, PSK et QAM avec un taux de symboles jusqu'à 120 Msps. Il offre de multiples possibilités pour configurer et générer des signaux modulés IQ. Pour les signaux utilisés dans les systèmes de télécommunications numériques, sans fil ou cellulaires, le générateur de fonctions arbitraires (ARB)  offre la flexibilité nécessaire et des fichiers arb personnalisés peuvent être créés, téléchargés et générés. Un bruit gaussien blanc additif (AWGN) peut être généré dans l'instrument et directement ajouté au signal souhaité. Il s'agit d'une fonctionnalité puissante pour les tests de récepteur.Le SSG5040X-V dispose aussi d'une sélection de fichiers de protocoles communs, tels que 5G NR, LTE, WLAN, WCDMA, GSM, BLUETOOTH.

Le SSG5040X-V est également capable de produire des signaux différentiels en bande de base I et Q. Quatre connecteurs BNC sont disponibles sur la face arrière. De plus, des entrées de bande de base I et Q sont présentes afin de prendre également en charge la modulation IQ externe. Par conséquent, il est possible d'utiliser le générateur à toutes les étapes de la conception de l'émetteur ou du récepteur RF. Le mode multi-tonalité facilite la génération de signaux à deux tons ou plus simplement en sélectionnant le nombre de tons, l'espacement. Les signaux multicolores sont largement utilisés pour les mesures audio, les tests de distorsion non linéaire de l'amplificateur et du récepteur, les tests de communications au sol et par satellite.Pour la génération de signaux complexes modulés, il dispose d'un  Il est doté d'un large écran graphique tactile. D'une haute précision et d'une grande pureté spectrale, le SSG5040X-V est l'outil idéal pour la recherche et le développement, l'enseignement et la production. Il est simple d'utilisation grâce à son large écran graphique tactile et intègre un serveur WEB pour faciliter son contrôle à distance via Ethernet.

Le générateur de signaux RF analogiques et vectoriels SIGLENT SSG5060X-V couvre la plage de fréquence de 9 kHz à 6 GHz. Il dispose des modulations analogiques classiques AM, FM, PM, Impulsions et des modulations numériques standards ASK, FSK, PSK et QAM avec un taux de symboles jusqu'à 120 Msps. Il offre de multiples possibilités pour configurer et générer des signaux modulés IQ. Pour les signaux utilisés dans les systèmes de télécommunications numériques, sans fil ou cellulaires, le générateur de fonctions arbitraires (ARB)  offre la flexibilité nécessaire et des fichiers arb personnalisés peuvent être créés, téléchargés et générés. Un bruit gaussien blanc additif (AWGN) peut être généré dans l'instrument et directement ajouté au signal souhaité. Il s'agit d'une fonctionnalité puissante pour les tests de récepteur.Le SSG5060X-V dispose aussi d'une sélection de fichiers de protocoles communs, tels que 5G NR, LTE, WLAN, WCDMA, GSM, BLUETOOTH intégré.

Le SSG5060X-V est également capable de produire des signaux différentiels en bande de base I et Q. Quatre connecteurs BNC sont disponibles sur la face arrière. De plus, des entrées de bande de base I et Q sont présentes afin de prendre également en charge la modulation IQ externe. Par conséquent, il est possible d'utiliser le générateur à toutes les étapes de la conception de l'émetteur ou du récepteur RF. Le mode multi-tonalité facilite la génération de signaux à deux tons ou plus simplement en sélectionnant le nombre de tons, l'espacement. Les signaux multicolores sont largement utilisés pour les mesures audio, les tests de distorsion non linéaire de l'amplificateur et du récepteur, les tests de communications au sol et par satellite.Pour la génération de signaux complexes modulés, il dispose d'un  Il est doté d'un large écran graphique tactile. D'une haute précision et d'une grande pureté spectrale, le SSG5060X-V est l'outil idéal pour la recherche et le développement, l'enseignement et la production. Il est simple d'utilisation grâce à son large écran graphique tactile et intègre un serveur WEB pour faciliter son contrôle à distance via Ethernet.
