Sondes différentielles pour oscilloscopes

La sonde différentielle DPB5700 permet de réaliser des mesures de différences de tension entre deux points de test qui ne sont pas reliés à la masse. Elle est compatible avec toutes les séries d'oscilloscopes SIGLENT.

La sonde différentielle DPB5700 permet de réaliser des mesures de différences de tension entre deux points de test qui ne sont pas reliés à la masse. Elle est compatible avec toutes les séries d'oscilloscopes SIGLENT.

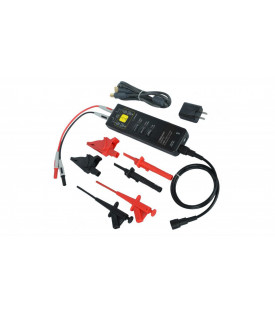

La sonde différentielle DPB5150 permet de réaliser des mesures de différences de tension entre deux points de test qui ne sont pas reliés à la masse. Elle est compatible avec toutes les séries d'oscilloscopes SIGLENT.

La sonde différentielle DPB5150A permet de réaliser des mesures de différences de tension entre deux points de test qui ne sont pas reliés à la masse. Elle est compatible avec toutes les séries d'oscilloscopes SIGLENT.

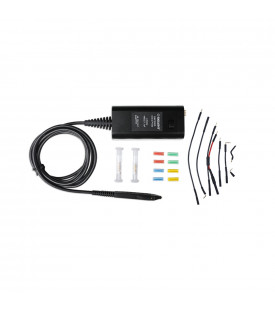

La sonde active 2,5 GHz SAP2500D a été conçue pour être utilisée avec un oscilloscope SIGLENT des séries  SDS5000X et SDS6000A équipées de l’interface SAPBus. Lorsque vous connectez le connecteur de sortie de sonde au connecteur d’entrée de l’oscilloscope, l’oscilloscope détecte automatiquement la sonde.

Principales caractéristiques :

- Bande passante de la sonde :  DC - 2,5 GHz
- Rapport d'atténuation  : ÷10
- Impédance d'entrée par rapport à la masse : 100 kΩ
- Impédance d'entrée différentielle : 200 kΩ
- Plage dynamique d'entrée : ± 4 V
- Plage offset : ± 8 V
- Niveaux d'entrée maximum (non destructif) : 20 V
- Interface SAPBus

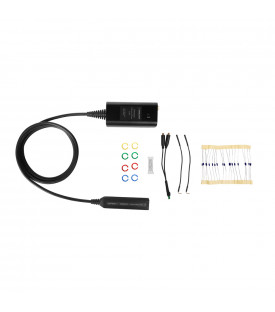

La sonde active 5 GHz SAP5000D a été conçue pour être utilisée avec un oscilloscope SIGLENT des séries  SDS5000X, SDS6000A et SDS7000A équipées de l’interface SAPBus. Lorsque vous connectez le connecteur de sortie de sonde au connecteur d’entrée de l’oscilloscope, l’oscilloscope détecte automatiquement la sonde.

Principales caractéristiques :

- Bande passante de la sonde :  > 5 GHz
- Rapport d'atténuation  : ÷10
- Impédance d'entrée par rapport à la masse : 10 kΩ
- Impédance d'entrée différentielle : 20 kΩ
- Plage dynamique d'entrée : ± 2,5 V
- Plage offset : ± 12 V
- Niveaux d'entrée maximum (non destructif) : 20 V
- Longueur câble : 130 cm
- Interface SAPBus

Les sondes de tension à isolation optique série Siglent ODP6000B offrent un CMRR exceptionnellement élevé. Le CMRR des sondes différentielles traditionnelles diminue rapidement dans la gamme des hautes fréquences, rendant extrêmement difficile la mesure précise de signaux de faible amplitude (par exemple, la tension de commande lors de la mesure du MOSFET supérieur d'un circuit demi-pont) en présence de fortes interférences de mode commun. La série ODP6000B, grâce à ses technologies d'isolation optique, atteint un CMRR remarquablement élevé sur toute la bande passante, permettant ainsi à nos clients de réaliser ces mesures complexes à moindre coût.

La série ODP6000B trouve de nombreuses applications dans la R&D, le dépannage et la maintenance des alimentations à découpage, des contrôleurs de moteurs, des onduleurs pour énergies nouvelles, des convertisseurs, des alimentations LED, des appareils électroménagers et autres dispositifs de puissance électrique.

- Test de signaux flottants.
- Mesure de la tension de commande de grille des composants de puissance tels que Si/SiC/GaN.
- Mesure de signaux faibles en mode différentiel sous tension de mode commun élevée.

Principales caractéristiques :

• Bande passante 500 MHz
• CMRR extrêmement élevé jusqu'à 160 dB
• Tension de test différentielle jusqu'à ±2500 V (DC + AC crête) (atténuateur 5000:1)
- Jusqu'à ±5000 V avec atténuateur 10000:1 en option
• Tension d'isolation supérieure à ±60 kV (DC + AC crête)
• Atténuateurs standards 50X/1000X/2000X/5000X
• Longueur de fibre optique 2 m
• Alimentation par adaptateur secteur 5 V CC ou batterie 7,4 V
- Deux batteries rechargeables et remplaçables assurent un fonctionnement continu de la sonde
• Calibrage et mise à zéro en ligne, sans déconnexion de l'équipement testé
• Haute précision et stabilité sur une large plage de températures
• Format compact

Les sondes de tension à isolation optique série Siglent ODP6000B offrent un CMRR exceptionnellement élevé. Le CMRR des sondes différentielles traditionnelles diminue rapidement dans la gamme des hautes fréquences, rendant extrêmement difficile la mesure précise de signaux de faible amplitude (par exemple, la tension de commande lors de la mesure du MOSFET supérieur d'un circuit demi-pont) en présence de fortes interférences de mode commun. La série ODP6000B, grâce à ses technologies d'isolation optique, atteint un CMRR remarquablement élevé sur toute la bande passante, permettant ainsi à nos clients de réaliser ces mesures complexes à moindre coût.

La série ODP6000B trouve de nombreuses applications dans la R&D, le dépannage et la maintenance des alimentations à découpage, des contrôleurs de moteurs, des onduleurs pour énergies nouvelles, des convertisseurs, des alimentations LED, des appareils électroménagers et autres dispositifs de puissance électrique.

- Test de signaux flottants.
- Mesure de la tension de commande de grille des composants de puissance tels que Si/SiC/GaN.
- Mesure de signaux faibles en mode différentiel sous tension de mode commun élevée.

Principales caractéristiques :

• Bande passante 1 GHz
• CMRR extrêmement élevé jusqu'à 160 dB
• Tension de test différentielle jusqu'à ±2500 V (DC + AC crête) (atténuateur 5000:1)
- Jusqu'à ±5000 V avec atténuateur 10000:1 en option
• Tension d'isolation supérieure à ±60 kV (DC + AC crête)
• Atténuateurs standards 50X/1000X/2000X/5000X
• Longueur de fibre optique 2 m
• Alimentation par adaptateur secteur 5 V CC ou batterie 7,4 V
- Deux batteries rechargeables et remplaçables assurent un fonctionnement continu de la sonde
• Calibrage et mise à zéro en ligne, sans déconnexion de l'équipement testé
• Haute précision et stabilité sur une large plage de températures
• Format compact
