Modules/Adaptateurs externes

Ce produit est disponible sur devis uniquement.

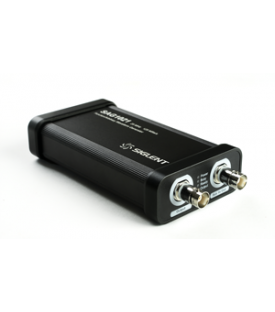

Le SAG1021I permet de générer des formes d'ondes standards et arbitraires sur une plage de fréquence défini par l'oscilloscope avec un taux d'échantillonnage de 125 Méch/s et une résolution de 14 bits. Il intègre 5 formes d'ondes standards et 45 arbitraires. Ce générateur a été conçu pour répondre aux applications industrielles, de la recherche et de l'enseignement. Les formes d'ondes peuvent être éditées avec le logiciel EasyWave.

Accessoire à utiliser avec les oscilloscopes SDS1000X-E, SDS2000X-E et SDS5000X, SDS5000X-HD à quatre canaux.

L' amplificateur de puissance SPA1010 est compatible avec tous les générateurs de fonctions arbitraires de SIGLENT. Il permet d'augmenter la puissance de sortie du signal sur une bande passante de 1 MHz. Il offre une vitesse de réponse supérieure à 90 V/µs. Le gain en tension est sélectionnable (x1 ou x10). La puissance de sortie est de 10W pour un signal sinus de 1 kHz dans une charge de 8 Ω avec un gain de 1.

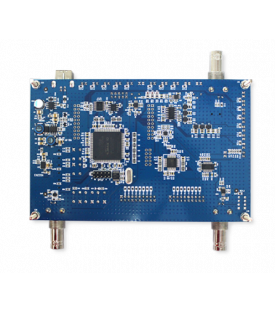

La carte délivre divers signaux utiles pour l'expérimentation tels que des signaux carré, sinus, impulsions, rafales, modulés AM et PWM ainsi que les bus séries I2C, SPI, UART, CAN et LIN.

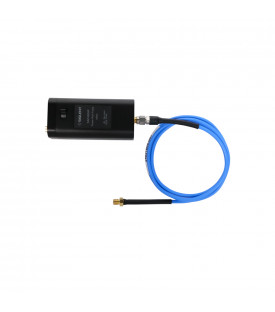

Module rail alimentation sondes 4 GHz à utiliser avec tous les oscilloscopes compatibles Siglent SAPBus.

• Bande passante 4 GHz
• Résistance basse fréquence 20 kΩ
• Résistance haute fréquence 50 Ω
• Plage de tension de décalage ±24 V
• Rapport d'atténuation 1,1:1
• Plage dynamique ±600 mV
