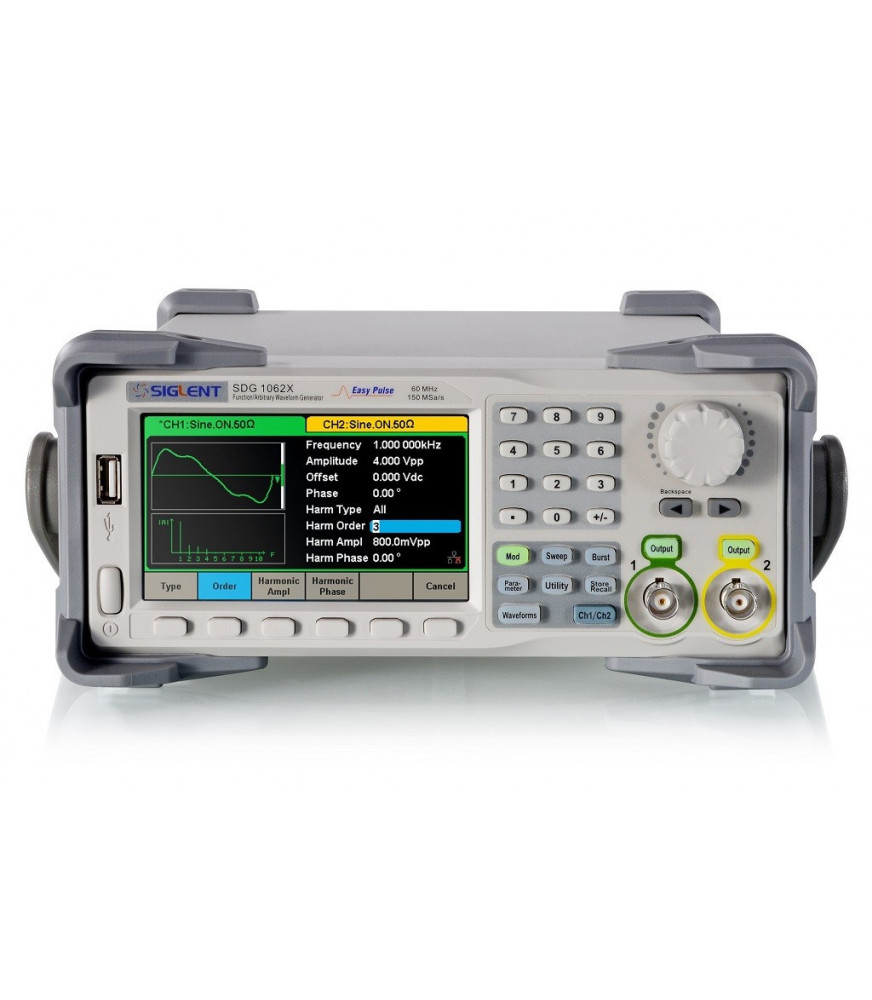

Générateur de fonctions arbitraires 2 voies 60 MHz

SIGLENT SDG1062X

369,00 €
HT
Voies
MHz
Fonctions générateurs
Résolution
Quantité
Options et accessoires

Le générateur de fonctions arbitraires SIGLENT SDG1062X double canal permet de générer des formes d'ondes standards et arbitraires sur une plage de fréquence jusqu'à 60 MHz avec un taux d'échantillonnage de 150 Méch/s et une résolution de 14 bits. Pratique et polyvalent avec son large écran graphique, il dispose des fonctions de modulations complètes et d'un fréquencemètre précis jusqu'à 200 MHz. Il bénéficie de la technologie EasyPulse qui permet de délivrer des signaux impulsionnels et carré à faible gigue avec un contrôle des temps de montée et descente. Ce générateur a été conçu pour répondre aux applications industrielles, de la recherche et de l'enseignement. L'appareil est livré avec le logiciel d'édition de formes d'ondes EasyWave.

Guide de sélection des générateurs de fonctions arbitraires

Plus de vidéos...

Principales caractéristiques
  • 2 voies de sorties 1µHz à 60 MHz
  • Ecran graphique couleur 4,3" (480 x 272 pixels)
  • Synthèse numérique directe
  • Résolution : 14 bits
  • Technologie EasyPulse pour la génération de signaux avec faible gigue ( < 300 ps+0,05 ppm de la période)
  • Résolution : 14 bits
  • 196 formes d'ondes arbitraires intégrées
  • Modes de fonctionnement continu, modulation, balayage et rafale
  • Possibilité de combiner les deux voies
  • Générateur d'harmoniques
  • Fréquencemètre jusqu'à 200 MHz
  • Mémoire interne et externe (clé USB) pour le stockage de configurations
  • Interfaces USB et Ethernet (VXI-11)
  • Logiciel d'édition de formes d'ondes EasyWave
Affichage Ecran couleur 4,3" (480 x 272 pixels)
Nombre de voies 2
Formes d'ondes Sinus, carré, rampe, impulsions, bruit gaussien et arbitraire
Gamme de fréquence (sinus) 1 µHz à 60 MHz
Amplitude (à vide) 4 mVcc à 20 Vcc
Réglage offset ± 10 V
Temps de montée / descente < 4,2 ns
Mode de fonctionnement Continu, Modulation, Balayage, rafale
Modulation AM, FM, PM, FSK, ASK, PWM
Résolution verticale 14 bits
Taux d'échantillonnage 150 Méch./S
Profondeur mémoire 16 000 points (longueur de la forme d'onde arbitraire)
Fréquencemètre 100 mHz à 200 MHz
Mémoire interne 10 formes d'ondes arbitraires
Signaux auxiliaires Sortie synchronisation (TTL), entrée déclenchement (TTL), entrée modulation externe, entrée fréquence de référence
Interfaces USB Device/Host (USB TMC), Ethernet (VXI-11), compatible langage SCPI, Drivers LabView
Alimentation 100-240 VAC - 50/60Hz
Dimensions 261 x 108 x 296 mm
Poids 3,43 kg
Garantie 3 ans
Livré avec Un câble USB, un cordon d'alimentation, un CD avec le logiciel EasyWave et une notice d'utilisation
SDG1062X

Références spécifiques

Téléchargement

Data Sheet SDG1000X

SDG1000X_siglent_arbitrary-waveform-generator_Data-Sheet_DS0201X_E01F_DI.pdf

Téléchargement (2.06M)
