Générateur de fonctions arbitraires 2 voies 120 MHz

SIGLENT SDG2122X

855,00 €
HT
Voies
MHz
Fonctions générateurs
Résolution
Quantité
Options et accessoires

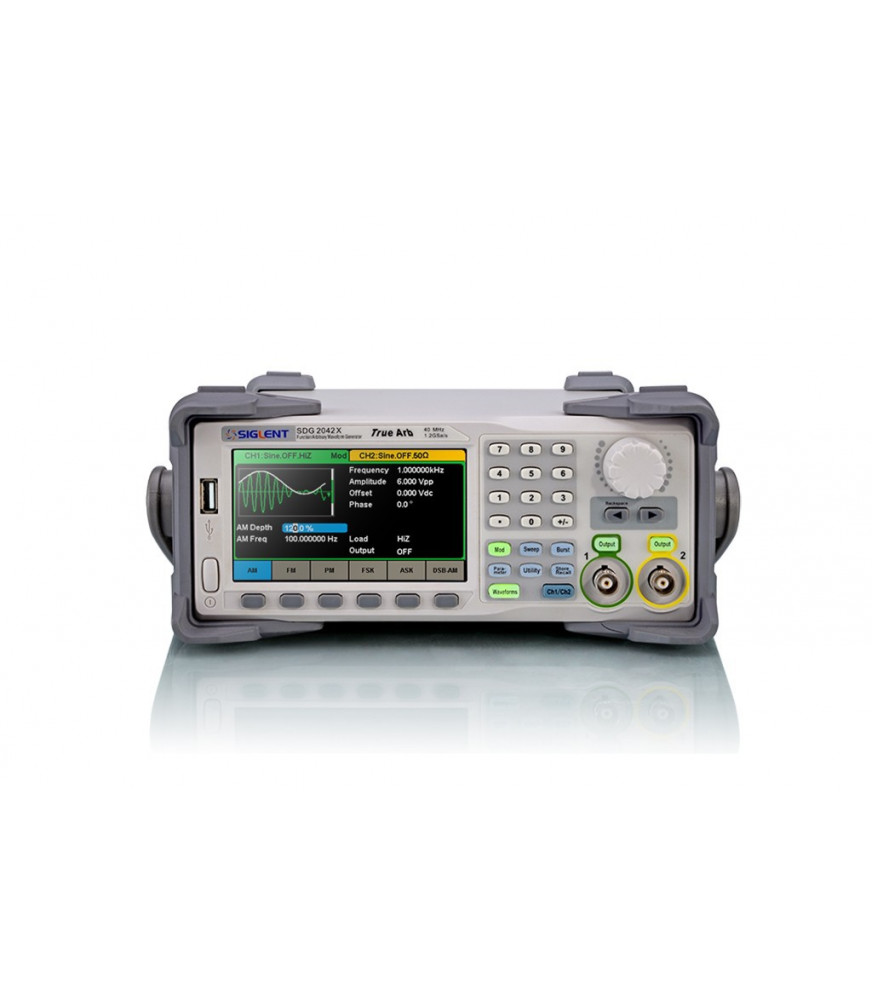

Le générateur de fonctions arbitraires SIGLENT SDG2122X double canal permet de générer des formes d'ondes standards et arbitraires sur une plage de fréquence jusqu'à 120 MHz avec un taux d'échantillonnage de 1,2 Géch/s et une résolution de 16 bits. Pratique et polyvalent avec son large écran graphique couleur tactile, il dispose des fonctions de modulations complètes et d'un fréquencemètre précis jusqu'à 200 MHz. La combinaison des technologies EasyPulse et TrueArb permet de générer des signaux complexes d'une grande fidélité à faible gigue et à distorsion minimale. Ce générateur a été conçu pour répondre aux applications industrielles, de la recherche et de l'enseignement.

Guide de sélection des générateurs de fonctions arbitraires

Plus de vidéos...

Principales caractéristiques
  • 2 voies de sorties 1µHz à 120 MHz
  • Ecran graphique couleur tactile 4,3" (480 x 272 pixels)
  • Synthèse numérique directe
  • Technologie EasyPulse pour la génération de signaux à faible gigue avec contrôle des temps de montée et de descente
  • Technologie TrueArb avec architecture point par point et fréquence d'échantillonnage élevée
  • Résolution : 16 bits
  • 196 formes d'ondes arbitraires intégrées
  • Modes de fonctionnement continu, modulation, balayage et rafale
  • Possibilité de combiner les deux voies
  • Générateur d'harmoniques
  • Fréquencemètre jusqu'à 200 MHz
  • Mémoire interne et externe (clé USB) pour le stockage de configurations
  • - Interfaces de contrôle USB et Ethernet (GPIB en option)
  • Logiciel d'édition de formes d'ondes EasyWave
Affichage Ecran couleur 4,3" (480 x 272 pixels)
Nombre de voies 2
Formes d'ondes Sinus, carré, rampe, impulsions, bruit gaussien et arbitraire
Gamme de fréquence (sinus) 1 µHz à 120 MHz
Amplitude (à vide) 2 mVcc à 20 Vcc
Réglage offset ± 10 V
Temps de montée / descente < 9 ns
Mode de fonctionnement Continu, Modulation, Balayage, rafale
Modulation AM, FM, PM, FSK, ASK, PWM
Résolution verticale 16 bits
Taux d'échantillonnage 1,2 Géch/s
Profondeur mémoire 8 000 000 points (longueur de la forme d'onde arbitraire)
Fréquencemètre 100 mHz à 200 MHz
Mémoire interne 10 formes d'ondes arbitraires
Signaux auxiliaires Sortie synchronisation (TTL), entrée déclenchement (TTL), entrée modulation externe, entrée fréquence de référence
Interfaces USB Device/Host (USB TMC), Ethernet, compatible langage SCPI, Drivers LabView
Alimentation 100-240 VAC - 50/60Hz
Dimensions 261 x 108 x 296 mm
Poids 3,43 kg
Garantie 3 ans
Livré avec Un câble USB, un cordon d'alimentation, un CD avec le logiciel EasyWave et une notice d'utilisation
SDG2122X

Références spécifiques

Téléchargement

Data Sheet SDG2000X

SDG2000X_siglent_arbitrary-wafeform-generator_Data-Sheet_DI.pdf

Téléchargement (1.31M)
