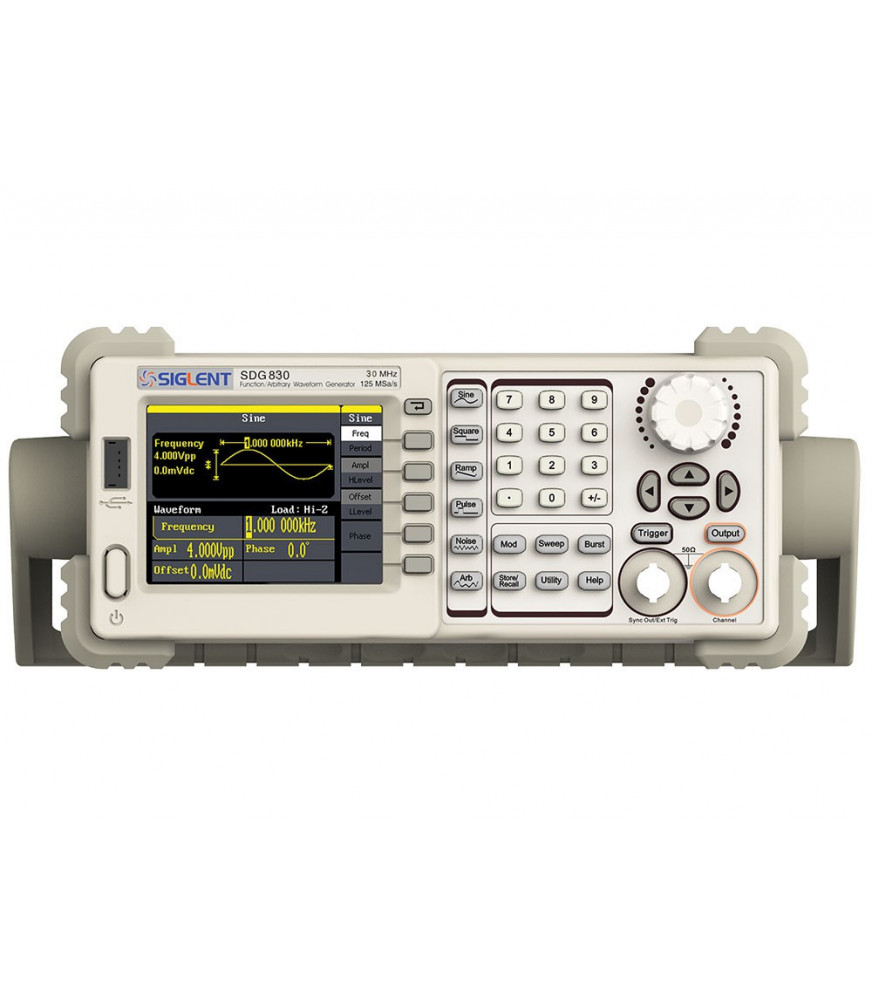

Générateur de fonctions arbitraires 1 voie 30 MHz

SIGLENT SDG830

199,00 €
HT
Voies
MHz
Fonctions générateurs
Résolution
Quantité
Options et accessoires

Le générateur de fonctions arbitraires SIGLENT SDG830 permet de générer des formes d'ondes standards et arbitraires sur une plage de fréquence jusqu'à 30 MHz avec un taux d'échantillonnage de 125 Méch/s et une résolution de 14 bits. Ce générateur a été conçu pour répondre aux applications industrielles, de la recherche et de l'enseignement. Pratique et polyvalent, il dispose des fonctions de modulations complètes. L'appareil est livré avec le logiciel d'édition de formes d'ondes EasyWave.

Guide de sélection des générateurs de fonctions arbitraires

Plus de vidéos...

Principales caractéristiques
  • 1voie de sortie 1µHz à 30 MHz
  • Ecran graphique couleur 3,5" (320 x 240 pixels)
  • Synthèse numérique directe
  • Résolution : 14 bits
  • 5 formes d'ondes standards et 46 formes d'ondes arbitraires intégrées
  • Modes de fonctionnement continu, modulation, balayage et rafale
  • Mémoire interne et externe (clé USB) pour le stockage de configurations
  • Logiciel d'édition de formes d'ondes EasyWave
Affichage Ecran couleur 3,5" (320 x 240 pixels)
Nombre de voies 2
Formes d'ondes Sinus, carré, rampe, impulsions, bruit gaussien et arbitraire
Gamme de fréquence (sinus) 1 µHz à 30 MHz
Amplitude (à vide) 4 mVcc - 20 Vcc
Réglage offset ± 10 V
Temps de montée / descente < 24 ns
Mode de fonctionnement Continu, Modulation, Balayage, rafale
Modulation AM, FM, PM, FSK, ASK, PWM
Résolution verticale 14 bits
Taux d'échantillonnage 125 Méch./S
Profondeur mémoire 16 000 points (longueur de la forme d'onde arbitraire)
Mémoire interne 10 formes d'ondes arbitraires
Signaux auxiliaires Sortie synchronisation (TTL), entrée déclenchement (TTL)
Interfaces USB Device/Host (USB TMC), compatible langage SCPI, Drivers LabView
Alimentation 100-240 VAC - 50/60Hz
Dimensions 229 x 105 x 281 mm
Poids 3,4 kg
Garantie 3 ans
Livré avec Un câble USB, un cordon d'alimentation, un CD avec le logiciel EasyWave et une notice d'utilisation
SDG830

Références spécifiques

Téléchargement

Data Sheet SDG800

SDG800_siglent_arbitrary-waveform-generator_Data-Sheet_DS02008-E02D_DI.pdf

Téléchargement (536.06k)
