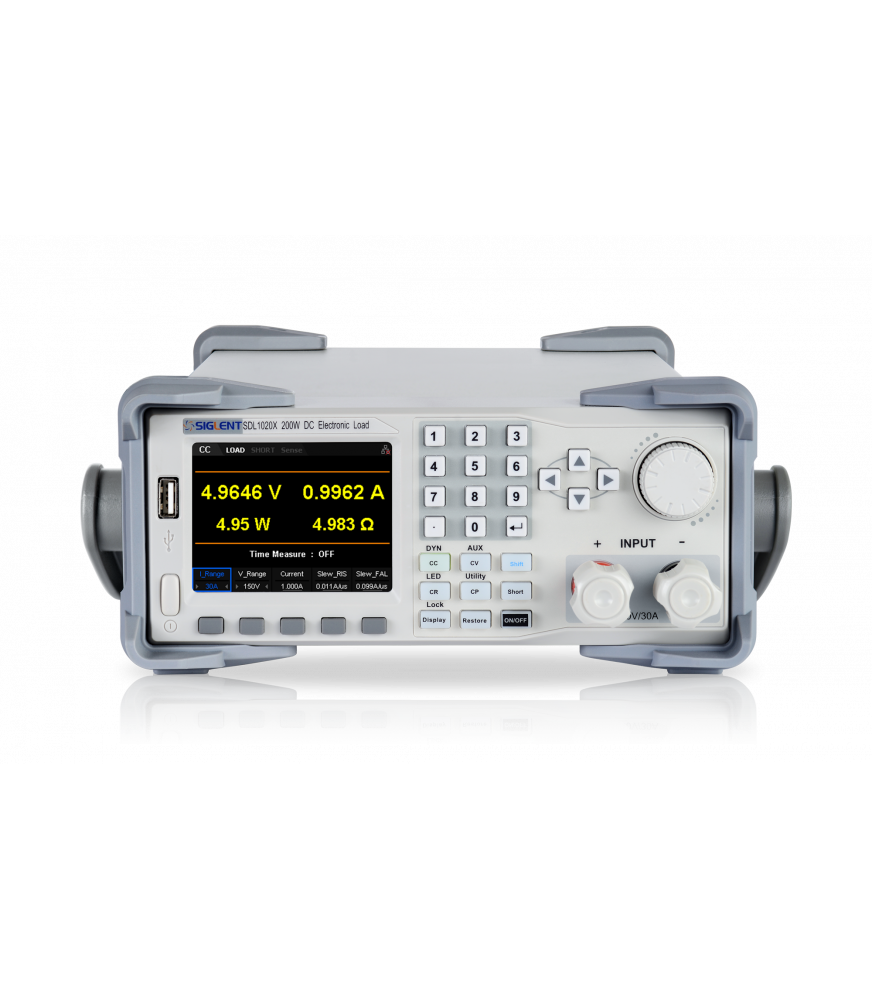

Siglent SDL1020X-E Charge électronique DC 150 V / 30 A / 200 W

SIGLENT SDL1020X-E

439,00 €
HT
Quantité

La charge électronique SIGLENT SDL1020X-E offre une large plage de fonctionnement de 150 V / 30 A avec une puissance totale de 200 W. La résolution en relecture est de 1 mV / 1 mA. Elle est dotée d'un écran couleur de 3,5" et d'une interface utilisateur conviviale. Quatre modes de fonctionnement sont disponibles : CC, CV, CR et CP. En mode dynamique, la fréquence de commutation périodique entre deux niveaux peut atteindre 25 kHz. L'utilisateur peut régler une pente montante et descendante jusqu'à 2,5 A /µs.

La SDL1020X-E dispose de deux générateurs de séquences pour créer des profils de tests complexes qui peuvent s'avérer utile par exemple lors de la conception de circuit de charge de batterie : un générateur monomode (mode "List") avec 100 paliers et un générateur multimodes (mode "Program") avec 50 paliers. Elle intègre plusieurs fonctions de tests : décharge de batteries, LED, court-circuit, protection en surintensité et en surpuissance. Les formes d'ondes sont affichées à l'écran et peuvent être enregistrées au format .csv. Elle est dotée en standard des interfaces USB, ETHERNET et RS-232. Elle est compatible avec le langage SCPI.

Présentation de la série des charges électroniques programmables SDL1000X

Principales caractéristiques
  • Afficheur numérique graphique 3,5"
  • Résolution en lecture élevée : 1 mV / 1 mA
  • Modes de fonctionnement statique et dynamique
    Courant constant (CC) / Tension constante (CV) / Résistance constante (CR) / Puissance constante (CP)
  • Mode de fonctionnement dynamique sur deux niveaux : continu, impulsionnel et bascule
    Pente montante / descendante réglables de 0,001 A / µs à 2,5 A / µs
    Fréquence de commutation jusqu'à 25 kHz en mode CC, 12,5 kHz en CP et 0,5 Hz en CV
  • Tests de protection en surintensité et en surpuissance
  • Test de décharge de batteries en mode CC, CP ou CR
  • Test en court-circuit
  • Test LED en mode CR
  • Génération d'une séquence de test monomode avec 100 paliers (CC, CV, CR ou CP) (mode "List")
  • Génération d'une séquence de test multimodes avec 50 paliers (CC, CV, CP CR et LED) (mode "Program")
  • Affichage de la forme d'onde et enregistrement au format .csv
  • Vitesse de mesure : jusqu'à 500 kHz
  • Mesure automatique des temps de montée et de descente en tension
  • Déclenchement manuel, externe ou par bus
  • Mesure en 4 fils au bornes de l'appareil sous test (compensation des chutes de tension)
  • Protection contre les surtensions, surcharges, élévation de température et polarités inversées
  • Contrôle analogique externe
  • Sauvegarde et rappel de configurations, d'écrans et de séquences
  • Mémoire interne et externe sur clé USB
  • Interfaces USB, ETHERNET, RS-232, GPIB (en option), compatible langage SCPI, Drivers LabView
Nombre de voies 1
Puissance 200 W
Tension (CV) 0 à 150 V DC
Courant (CC) 0 à 30 A DC
Résistance (CR) 0,03 Ω à 10 kΩ
Puissance (CP) 200 W
Résolution 1 mV  / 1 mA
Précision de base ±(0,05% de la lecture + 0,05% de la pleine échelle) en mode CC
Mode dynamique (CC) T1 & T2 : 20 µs à 999 s / Résolution : 1 µs / Vitesse de montée et de descente : 0,001 à 2,5 A /µs
Interfaces USB Device/Host (USB TMC), ETHERNET, compatible langage SCPI, Drivers LabView
Alimentation 110/220 VAC ±10% 50/60 Hz
Dimensions 256 x 115 x 410 mm
Poids 5,8 kg
Garantie 3 ans
Livré avec Un câble USB, un cordon d'alimentation et une notice d'utilisation
SDL1020X-E

Références spécifiques

Téléchargement

Data Sheet SDL1000X

SDL1000X_siglent_programmable-DC-electronic-load_Data-Sheet_DS0801X-E01C_DI.pdf

Téléchargement (1.31M)
