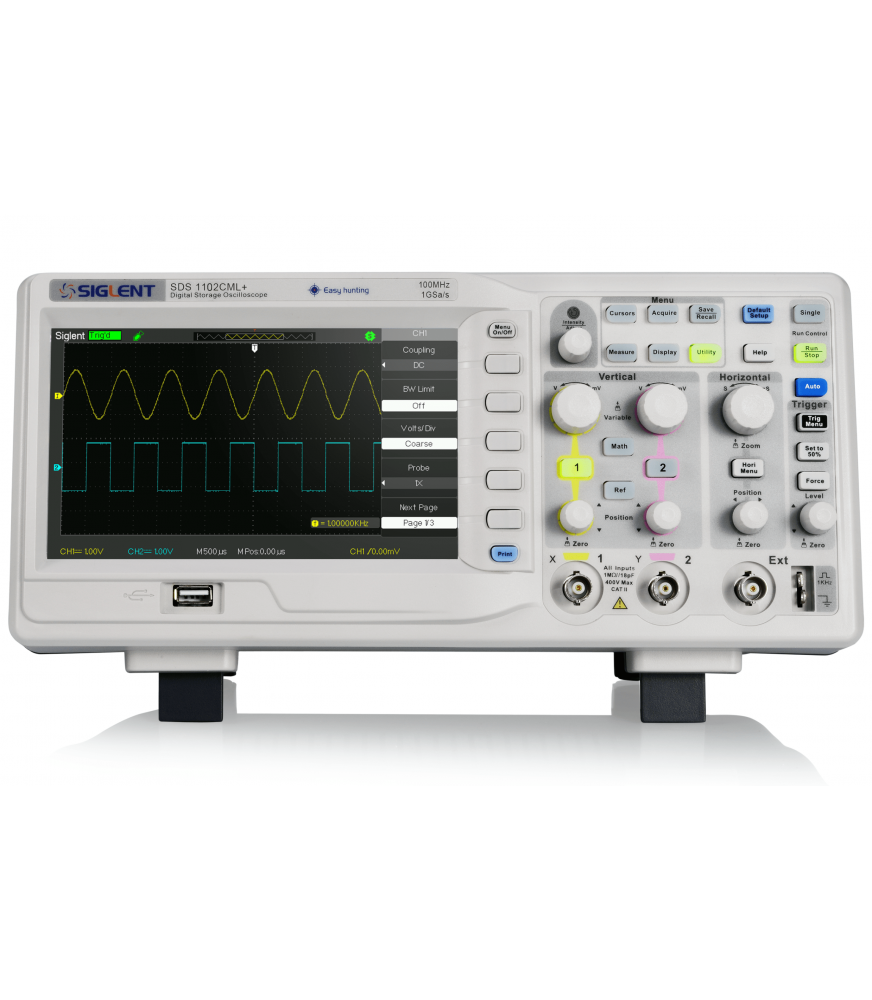

Vue de la face avant de l'oscilloscope siglent SDS1102CML+
  • Vue de la face arrière de l'oscilloscope siglent SDS1102CML+
  • Vue de la face avant de l'oscilloscope siglent SDS1102CML+

Siglent SDS1102CML+ Oscilloscope 2x100 MHz

SIGLENT SDS1102CML+

279,00 €
HT
Voies
MHz
Quantité
Options et accessoires

L'oscilloscope numérique SIGLENT SDS1102CML+ 2 voies permet la visualisation des formes d'ondes sur une bande passante de 100 MHz avec un taux d'échantillonnage maximal de 1 Géch/s et une résolution de 8 bits. Il dispose de toutes les fonctionnalités standards nécessaires à la visualisation et à l'analyse des signaux : déclenchements évolués, fonctions mathématiques, mesures automatiques, test bon/mauvais. Il offre une mémoire étendue de 2 Mpoints qui permet de capturer des signaux longs. Jusqu'à 20 configurations et 10 formes d'ondes peuvent être sauvegardées dans sa mémoire interne et rappelées à tout moment. Il est pleinement connecté à son environnement avec ses interfaces USB et Ethernet.

Principales caractéristiques
  • 2 voies d'entrées analogiques
  • Large écran graphique couleur 7" (800 x 480 pixels)
  • Déclenchements évolués
  • Fonctions mathématiques et FFT
  • Mesures automatiques (32 paramètres)
  • Fonction enregistrement de formes d'ondes
  • Fréquencemètre 6 digits
  • Mémoires interne et externe (clé USB) pour le stockage de configurations, de captures d'écrans et de courbes
  • Connecteur BNS en face avant pour déclenchement externe
  • Connecteur BNC en face arrière pour signal test Bon/Mauvais
  • Interfaces USB Device/Host (USB TMC), Ethernet (VXI-11), compatible langage SCPI
Affichage Ecran graphique couleur 7" (800 x 480 pixels)
Nombre de voies analogiques 2
Bande passante 100 MHz
Fréquence d'échantillonnage 1 Géch/s
Profondeur mémoire 40 000 points (mode normal) / 2 000 000 points (mode mémoire étendue)
Taux de rafraîchissement -
Résolution verticale 8 bits
Sensibilité 2 mV/div à 10 V/div
Base de temps 2,5 ns/div à 50 s/div
Déclenchements évolués Front, pente, largeur d'impulsion, vidéo
Fonctions Mathématiques +, -, *, /, FFT
Mesures automatiques 32
Interfaces USB Device/Host (USB TMC), Ethernet (VXI-11), compatible langage SCPI, Drivers LabView BNC en face arrière signal test Bon/Mauvais BNC en face avant déclenchement externe
Alimentation 100-240 VAC - 50/60Hz
Dimensions 323 x 135 x 157 mm
Poids 2,5 kg
Garantie 3 ans
Livré avec 2 sondes passives, un câble USB, un cordon d'alimentation et une notice d'utilisation
SDS1102CML+

Références spécifiques

Téléchargement

Data Sheet SDS1000DLCML

SDS1000DLCML_siglent-digital-oscilloscope_Data-Sheet_DI.pdf

Téléchargement (1.66M)
