Vue de la face avant de l'oscilloscope siglent SDS2104X-Plus

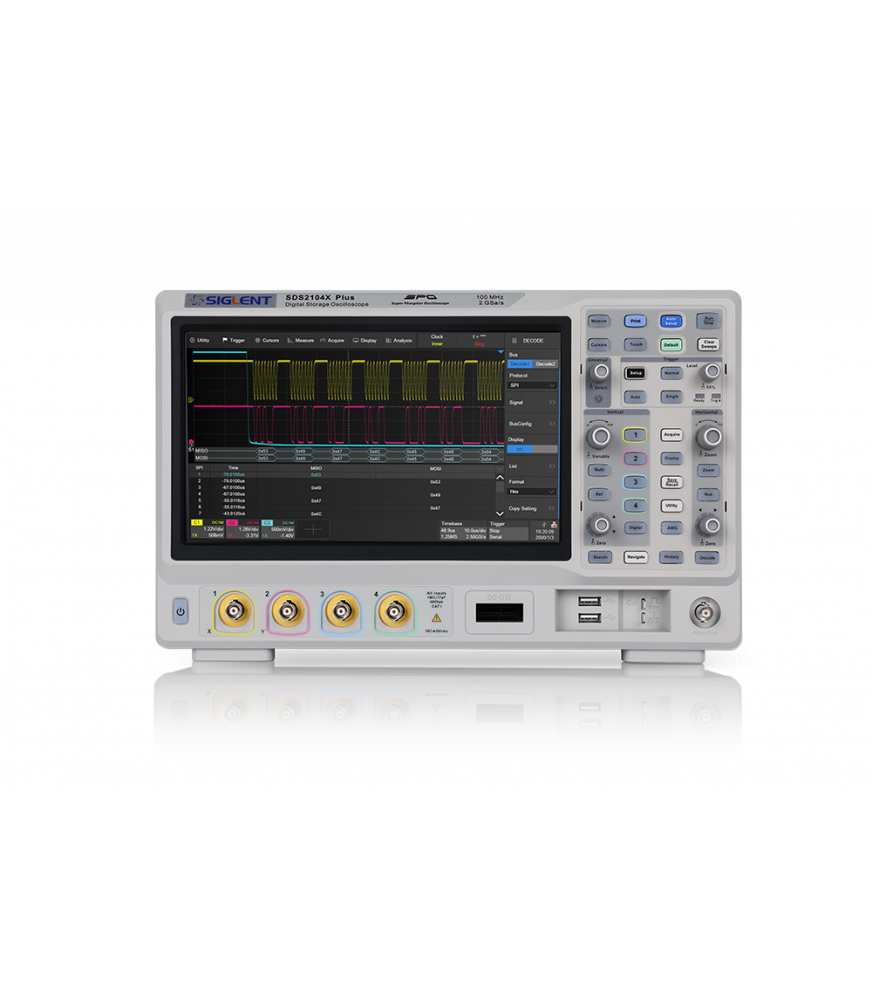

  • Vue de la face avant de l'oscilloscope siglent SDS2104X-Plus

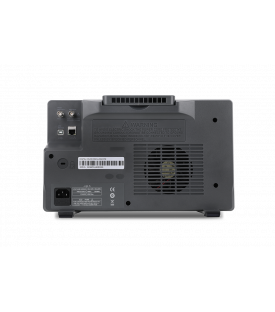

  • Vue de la face arrière de l'oscilloscope siglent SDS2104X-Plus

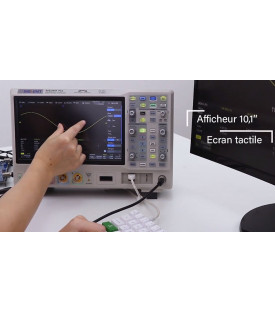

  • Vue d'une application avec l'oscilloscope siglent SDS2104X-Plus

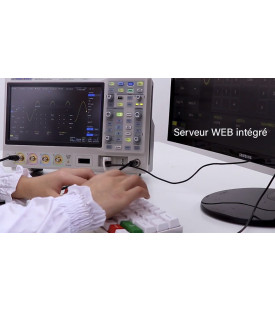

  • Vue d'une application avec l'oscilloscope siglent SDS2104X-Plus

Siglent SDS2104X-Plus Oscilloscope avec options gratuites upgrade 200 MHz + Licence Générateur Fonctions

SIGLENT SDS2104X-Plus-PROMO0825

2 403,00 €
HT
1 199,00 €
HT
Promotion -1 444,80 €

Vous économisez 1 444,80 €

Offre jusqu'au 28 août 2025

Voies
MHz
Fonctions oscilloscopes
Quantité
Options et accessoires

Oscilloscope numérique SDS2104X-Plus 4 voies avec options gratuites upgrade de la bande passante à 200 MHz (SDS2000XP-4BW02 : 999 € HT) et Licence Générateur de fonctions (SDS2000XP-FG : 205 € HT)

Vous économisez 1 204 € HT (1 444,80 € TTC)

Principales caractéristiques
  • 4 voies d'entrées analogiques
  • Fidélité du signal avec la technologie SPO (Super Phosphor Oscilloscope)
  • Résolution 8 bits et mode 10 bits à 100 MHz -> UPGRADE 200 MHz
  • Large écran graphique couleur tactile 10,1" (1024 x 600 pixels) avec support clavier et souris
  • Mode d'acquisition segmentée (500 000 formes d'ondes par seconde)
  • Profondeur mémoire jusqu'à 200 Mpoints par voie ou 400 Mpoints avec les 4 voies
  • Déclenchements évolués
  • Déclenchement et décodage bus séries (I2C, SPI, UART, CAN, LIN)
  • Diagramme de Bode et test de masque
  • Fonctions mathématiques et FFT
  • Mesures automatiques (50 paramètres)
  • Historique des enregistrements de formes d'ondes (jusqu'à 90 000 trames)
  • Mémoires interne et externe (clé USB) pour le stockage de configurations, de captures d'écrans et de courbes
  • Connecteur BNC en face arrière (Trig Out et test Bon/Mauvais)
  • Interfaces USB Device/Host (USB TMC), Ethernet (VXI-11), compatible langage SCPI
  • Contrôle à distance par navigateur WEB
Options
  • 16 entrées logiques [SPL2016] avec logiciel [SDS2000XP-16LA]
  • Générateur de fonctions arbitraires 50 MHz [SDS2000XP-FG] -> LICENCE OFFERTE
  • Analyse de puissance [SDS2000XP-PA]
  • Décodage bus séries CAN-FD, FlexRay, I2S et MIL-STD-1553B
Affichage Ecran graphique couleur tactile 10" (1024 x 600 pixels )avec 256 niveaux d'intensité - Mode température de couleur pour visualiser l'occurrence des événements
Nombre de voies analogiques 4
Entrées logiques (en option) 16
Bande passante 100 MHz -> UPGRADE 200 MHz
Fréquence d'échantillonnage 2x 2 Géch/s ou 4x à 1 Géch/s
Profondeur mémoire 2x 200 Mpoints ou 4x 100 Mpoints
Taux de rafraîchissement 120 000 formes d'onde /s en mode normal et 500 000 formes d'ondes /s en mode séquence
Résolution verticale 8 bits et mode 10 bits à 100 MHz (ERES : Enhanced Resolution Mode)
Sensibilité 500  µV/div à 10 V/div
Base de temps 1 ns/div à 1000 s/div
Déclenchements évolués Front, pente, largeur d'impulsion, vidéo, fenêtre, Runt, Intervalle, Drop out, Pattern
Décodage bus séries I2C, SPI, UART, RS232, CAN, LIN et en option CAN-FD, FlexRay, I2S et MIL-STD-1553B
Fonctions Mathématiques FFT, +, -, *, /, d/dt, ∫dt, √, moyenne, éditeur de formule
Mesures automatiques 50
Générateur de fonctions arbitraires (en option) Une voie 50 MHz, fréquence d'échantillonnage de 125 MHz, 14 bits
Interfaces USB Device/Host (USB TMC), Ethernet (VXI-11), compatible langage SCPI, Drivers LabView Connecteurs BNC en face arrière : EXT Trig, 10 MHz IN/OUT, AUX OUT, signal test Bon/Mauvais
Alimentation 100-240 VAC - 50/60Hz
Dimensions 352 x 224 x 111 mm
Poids 3,9 kg
Garantie 3 ans
Livré avec 4 sondes passives, un câble USB, un cordon d'alimentation et une notice d'utilisation
