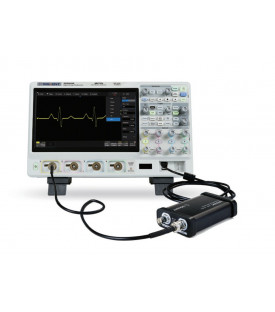

Générateur de fonctions arbitraires externe

SIGLENT SAG1021I

239,00 €
HT
Quantité

Le SAG1021I permet de générer des formes d'ondes standards et arbitraires sur une plage de fréquence défini par l'oscilloscope avec un taux d'échantillonnage de 125 Méch/s et une résolution de 14 bits. Il intègre 5 formes d'ondes standards et 45 arbitraires. Ce générateur a été conçu pour répondre aux applications industrielles, de la recherche et de l'enseignement. Les formes d'ondes peuvent être éditées avec le logiciel EasyWave.

Accessoire à utiliser avec les oscilloscopes SDS1000X-E, SDS2000X-E et SDS5000X, SDS5000X-HD à quatre canaux.

Principales caractéristiques
  • 1voie de sortie 1µHz à 50 MHz (fréquence définie par l'oscilloscope et l'option FG)
  • Résolution : 14 bits
  • 5 formes d'ondes standards 45 formes d'ondes arbitraires intégrées
  • Logiciel d'édition de formes d'ondes EasyWave
Nombre de voies 1
Formes d'ondes Sinus, carré, rampe, impulsions, bruit gaussien et arbitraire
Gamme de fréquence (sinus) 1 µHz à 50 MHz (fréquence définie par l'oscilloscope et l'option FG)
Amplitude (à vide) ± 3 V
Réglage offset ± 3 V
Temps de montée / descente < 24 ns
Résolution verticale 14 bits
Taux d'échantillonnage 125 Méch./s
Profondeur mémoire 16 000 points (longueur de la forme d'onde arbitraire)
Mémoire interne 45 formes d'ondes arbitraires
Interfaces USB
Alimentation Port USB
Garantie 1 an

SAG1021I
