Siglent SNA-TB01 Carte de démonstration RF - Plateforme de test pour étudiants
SIGLENT SNA-TB01
927,00 €
HT
La carte Siglent SNA-TB01 est une carte de démonstration RF polyvalente conçue pour tester, former et valider les principaux composants RF. Idéale pour une utilisation avec les analyseurs de réseaux vectoriels (VNA), cette carte compacte intègre 11 modules RF essentiels : lignes traversantes 50 Ω, amplificateur, mélangeur, coupleur, balun, filtres passe-bas et passe-bande, lignes de transformation d’impédance et lignes de transmission différentielles.
Conçue pour offrir précision et clarté, la SNA-TB01 est parfaite pour l’évaluation des circuits RF, la formation et la validation des performances des VNA. Grâce à ses composants actifs alimentés par USB-C, ses connecteurs SMA de haute qualité et sa compatibilité avec la série SNA de Siglent et d’autres VNA, elle constitue un outil indispensable pour les laboratoires RF, l’enseignement et le développement de produits.
Le SNA-TB01 sert à tester les modules de circuits RF courants et à vérifier leurs performances et indicateurs RF. Ce produit est adapté aux démonstrations fonctionnelles avec des analyseurs de réseaux vectoriels et constitue également un excellent outil d'apprentissage pour les ingénieurs RF et les débutants en instrumentation.
Caractéristiques principales :
- Prise en charge des tests de signaux RF jusqu'à 7 GHz
- Inclut un mélangeur (LTC5562), un amplificateur (MAAM-011206), un coupleur directionnel et un balun
- Permet l'analyse temporelle et fréquentielle, y compris les mesures TDR
- Alimentation USB-C pour les composants actifs

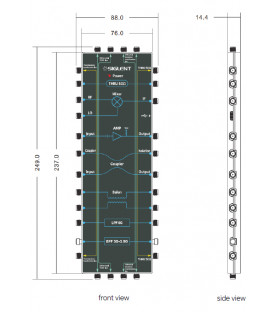

- Format compact : 229 mm × 88 mm
Circuits de test intégrés :
- Résistance de 50 Ω – Pour les mesures fondamentales des paramètres S.
- Mélangeur – Permet la conversion et l'analyse de fréquence (jusqu'à 7 GHz).
- Amplificateur – Amplificateur à faible bruit (LNA) large bande pour les tests de gain, d'affaiblissement de retour et de compression.
- Coupleur – Coupleur directionnel pour les expériences de couplage, d'isolation et de directivité.
- Balun – Transformateur RF pour la conversion de signaux symétriques/asymétriques et l'analyse du CMRR.
- Filtre passe-bas – Avec une fréquence de coupure de 4 GHz pour les études de filtrage de base.
- Filtre passe-bande – Avec une bande passante de 3 à 3,9 GHz pour la transmission sélective du signal.
- Ligne traversante longue de 50 Ω – Ligne étendue pour les tests de réflexion temporelle.
- Ligne de transformation d'impédance – Ligne à impédance variable pour l'étude des effets de désadaptation.
- Ligne différentielle de 100 Ω – Pour les tests de signaux différentiels à haute vitesse.
- Ligne de transformation d'impédance différentielle – Ligne à gradient d'impédance pour l'analyse TDR et l'analyse différentielle.
- Plage de fréquences : 9 kHz – 4,5 GHz
- Puissance d’entrée maximale : +20 dBm
- Tension CC de protection maximale : ±35 V
- Type de connecteur RF : SMA femelle
- Nombre de ports pris en charge : 2
- Alimentation : USB 2.0
