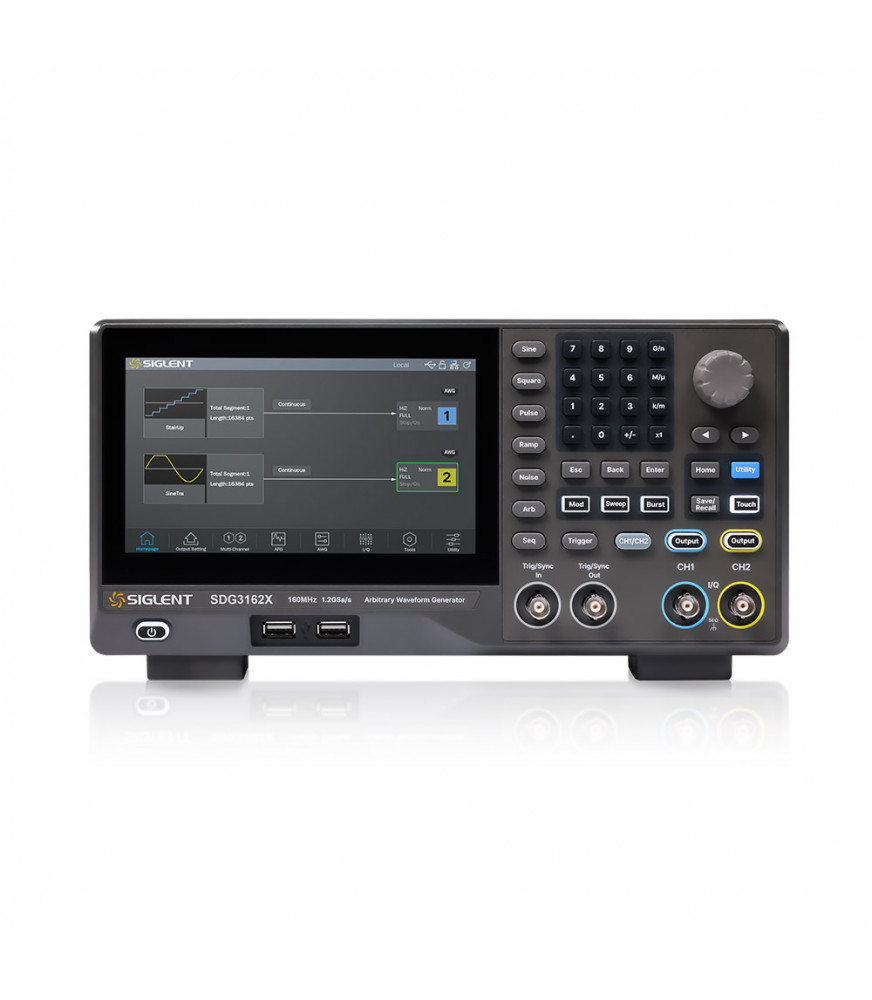

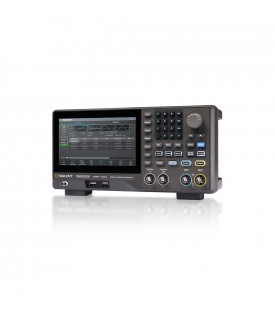

Siglent SDG3162X Générateur fonctions arbitraires 2x160 MHz avec écran tactile
SIGLENT SDG3162X
995,00 €
HT
Le générateur de fonctions et de signaux arbitraires double canal Siglent SDG3162X offre une bande passante maximale de 160 MHz, une fréquence d’échantillonnage de 1,2 Géch./s et une résolution verticale de 16 bits, garantissant une grande précision.
S’appuyant sur la technologie DDS traditionnelle, il intègre les innovations TrueArb et EasyPulse, qui corrigent les limites habituelles de la DDS pour la génération d’ondes arbitraires et d’impulsions carrées. Résultat : des signaux haute fidélité avec une faible gigue.
En complément, le SDG3162X propose des fonctions avancées telles que la génération de motifs PRBS, de séquences, de double impulsion et de signaux vectoriels, couvrant ainsi un large éventail d’applications en laboratoire, en recherche et en production.
La fonction Sequence Playback permet de chaîner plusieurs formes d’ondes arbitraires en une séquence programmable. Elle permet de créer des scénarios de test complexes en enchaînant différentes formes d’ondes avec un contrôle précis sur leur ordre, leur durée et leur mode de déclenchement. C’est particulièrement utile pour simuler des signaux réels évolutifs, tester des circuits dans différentes conditions, ou reproduire des environnements de communication.
| Principales caractéristiques |
|
|---|---|
| Affichage | Ecran couleur 7" (1024 x 600 pixels) |
| Nombre de voies | 2 |
| Formes d'ondes | Sinus, carré, rampe, impulsions, bruit gaussien et arbitraire |
| Gamme de fréquence (sinus) | 1 µHz à 160 MHz |
| Amplitude (à vide) | 2 mVcc à 20 Vcc |
| Réglage offset | ± 10 V |
| Temps de montée / descente | < 5 ns |
| Mode de fonctionnement | Continu, Modulation, Balayage, rafale |
| Modulation | AM, DSB-SC, FM, PM, FSK, ASK, PSK, PWM |
| Résolution verticale | 16 bits |
| Taux d'échantillonnage | 1,2 Géch/s |
| Profondeur mémoire | 20 Mpts/voie (40 Mpts en option) |
| Fréquencemètre | 100 mHz à 200 MHz |
| Mémoire interne | 196 formes d'ondes arbitraires |
| Signaux auxiliaires | Sortie synchronisation (TTL), entrée déclenchement (TTL), entrée modulation externe, entrée fréquence de référence |
| Interfaces | USB Device/Host (USB TMC), Ethernet (VXI-11), GPIB en option |
| Alimentation | 100-240 VAC - 50/60Hz |
| Dimensions | 312 x 162 x 126 mm |
| Poids | 2,73 kg |
| Garantie | 3 ans |
| Livré avec | Un câble USB, un cordon d'alimentation, un CD avec le logiciel EasyWave et une notice d'utilisation |
