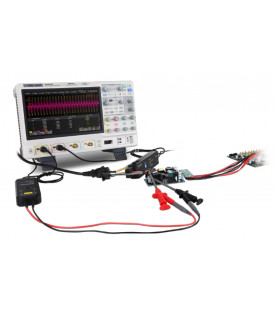

Analyse de puissance pour oscilloscope 4 voies série SDS5000X
SIGLENT SDS5000X-PA
759,00 €
HT
Remarque importante : Pour bénéficier des fonctionnalités complètes de cette option, vous devez utiliser un SDS5000X à 4 voies, la carte de redressement et de calibration DF2001A et au moins une sonde de courant.
La conception des convertisseurs de puissance est devenue une partie importante du développement de produits électroniques. Les besoins modernes en matière de conception nécessitent des alimentations plus efficaces, plus fiables et moins émissifs que les modèles précédents. Cela est particulièrement vrai pour les conceptions mettant en œuvre des sources d'alimentation en mode commutation (SMPS) qui peuvent être particulièrement bruyantes. Les ingénieurs en électronique de puissance peuvent mesurer manuellement de nombreux paramètres de SMPS, mais cela prend énormément de temps et est peu pratique. Afin de réduire les délais de mise sur le marché et d'optimiser l'efficacité de l'ingénierie, l'oscilloscope SIGLENT de la série SDS5000X dispose d'une option "Analyse de puissance" SDS5000X-PA qui permet de normaliser, d'automatiser et d'accélérer les mesures et de simplifier les tests d'alimentation.
Cette option calcule automatiquement la qualité de l'alimentation, les harmoniques de courant, le courant d'appel, la perte de commutation, la vitesse de balayage, la modulation, l'activation / la désactivation, la réponse transitoire, le PSRR, l'efficacité énergétique, l'ondulation de sortie, etc.
Une utilisation complète de l'analyse de puissance nécessite un oscilloscope SDS5000X 4 voies avec une révision du firmware> 0.8.7R1B1, une sonde de tension différentielle comme la série SIGLENT DPB, une sonde de courant comme la série SIGLENT CP, le dispositif de redressement SIGLENT DF2001A et la licence d'activation de l'analyse de puissance (référence SDS-5000X-PA).
L'option Analyse de puissance comprend un guide de configurations de connexions classiques des appareils de mesures sous forme de schéma. Le processus de test est également simple: effectuez les connexions physiques, entrez les paramètres requis et démarrez les mesures. L'instrument effectuera les tests et rapportera les résultats automatiquement.
Toutes les données peuvent être stockées sur une clé USB en appuyant simplement sur le bouton de menu Imprimer. L'interface de contrôle Web intégrée peut également être utilisée pour récupérer des images et des données à distance via des connexions LAN.
Associée à la fonction de tracé de Bode en standard sur la série SDS5000X, l'option "Analyse de puissance" se révèle très pratique et fait gagner beaucoup de temps aux ingénieurs en électronique de puissance.
-
