Siglent SDS6208L Oscilloscope rack 2U 8 voies 2 GHz

SIGLENT SDS6208L

29 280,00 €
HT
Voies
MHz
Fonctions oscilloscopes
Quantité
Options et accessoires Il n'y a pas assez de produits en stock.

L'oscilloscope numérique SIGLENT SDS6208L 8 voies permet la visualisation des formes d'ondes sur une bande passante de 2 GHz avec un taux d'échantillonnage maximal de 5 Géch/s (10 Géch/s ESR) et une résolution de 8 bits (12 bits en mode ERES). Le SDS6208L est doté de la technologie SPO (Super Phosphor Oscilloscope) qui procure une aide significative dans l'interprétation des mesures. Il est non seulement possible de représenter la fréquence de répétitions des différentes parties d'un signal avec 256 niveaux d'intensité mais également sous forme de "couleur de température". Il permet d'aller encore plus loin dans l'analyse de signaux avec son mode d'acquisition en séquence (jusqu'à 750 000 formes d'ondes par seconde) et la fonction historique.

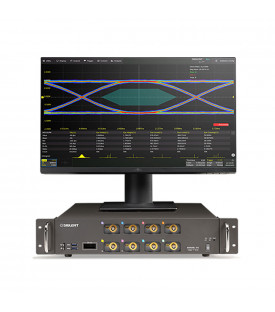

Il peut être utilisé comme un oscilloscope autonome en utilisant un écran externe et une souris. Il peut aussi être contrôlé à distance grâce au serveur Web intégré et l'interface Ethernet. En utilisant le module de synchronisation SYN64, il est possible de construire un système d'acquisition rack jusqu'à 512 voies en combinant des modules SDS6000L.

Il propose des modes de déclenchement évolués incluant notamment les bus séries des outils de tests comme le tracé de Bode, l'analyse de puissance et l'analyse de l'œil/de la gigue. L'appareil est aussi évolutif avec en option un générateur de fonctions arbitraires et 16 entrées logiques.

Principales caractéristiques
  • 8 voies analogiques 2 GHz à 5 Géch/s (10 Géch/s ESR)
  • Système d'acquisition : jusqu'à 512 voies avec 64 modules synchronisés série SDS6000L

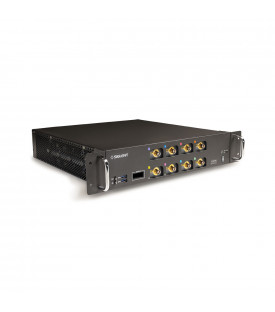

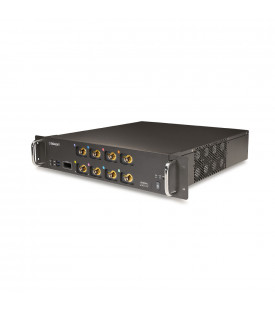

  • Montage rack 2U
  • Profondeur mémoire : jusqu'à 500 Mpts par voie
  • Résolution verticale : 8 bits (12 bits en mode ERES)
  • Sensibilité de 0,5 mV/div à 10 V/div
  • Base de temps : 0,1 ns/div à 1000 s/div
  • Fidélité du signal avec la technologie SPO (Super Phosphor Oscilloscope)
  • Mode d'acquisition segmentée (170 000 formes d'ondes par seconde / 750 000 en mode séquence)
  • Historique des enregistrements de formes d'ondes (jusqu'à 80 000 trames)
  • Déclenchements évolués (Trigger Zone)
  • Déclenchement et décodage de bus séries en standard : I2C, SPI, UART, CAN, LIN
  • Fonctions mathématiques et FFT (8 Mpts)
  • Test de masque
  • Fonctions Voltmètre 4 digits et fréquencemètre 7 digits
  • Mesures automatiques (50 paramètres) avec curseurs
  • Diagramme de Bode
  • Interfaces :
    - 2x USB 3.0 Host, 2x USB 2.0 Host, 1x USB 2.0 Device (USB TMC)
    - 1x Ethernet 1000M Base T (SCPI VXI-11/Telbet/Socket)
    - 1x slot micro-SD
    - 1x HDMI

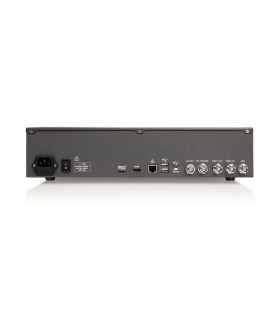

  • Connecteurs BNC en face arrière :
    Trig Ext, Aux Out (Trig Out, test Bon/Mauvais), 10 MHz In, 10 MHz Out
  • Contrôle à distance par navigateur WEB
  • Support clavier et souris
Options
  • 16 entrées logiques [SPL2016] avec logiciel [SDS6000L-16LA]
  • Générateur de fonctions arbitraires 25 MHz avec logiciel [SDS6000L-FG]
  • Décodage bus séries : CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester
  • Analyse de puissance avec logiciel [SDS6000L-PA]
  • Analyse de gigue / Diagramme de l'Oeil [SDS6000L-EJ]
Affichage Ecran externe
Nombre de voies analogiques 8
Entrées logiques (en option) 16
Bande passante 2 GHz
Fréquence d'échantillonnage 5 Géch/s par voie (10 Géch/s ESR)
Profondeur mémoire 500 Mpts/voie (une voie), 250 Mpts/voie (deux voies), 125 Mpts/voie (3 ou 4 voies),
Taux de rafraîchissement 170 000 formes d'onde /s en mode normal et 750 000 formes d'ondes /s en mode séquence
Résolution verticale 8 bits / 12 bits en mode ERES
Sensibilité 0,5 mV/div à 10 V/div
Base de temps 0,1 ns/div à 1000 s/div
Déclenchements évolués Front, pente, largeur d'impulsion, vidéo, fenêtre, Runt, Intervalle, Time out (Drop out), Pattern.
Décodage bus séries I2C, SPI, UART, RS232, CAN, LIN et en option CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester
Fonctions Mathématiques +, -, *, /, FFT, d/dt, ∫dt, √,...
Mesures automatiques 50
Générateur de fonctions arbitraires (en option) Une voie 25 MHz, fréquence d'échantillonnage de 125 Méch/s, résolution verticale 14 bits
Interfaces

Connecteurs BNC en face arrière : Trig Ext, Aux Out (Trig Out, test Bon/Mauvais), 10 MHz In, 10 MHz Out
2x USB 3.0 Host, 2x USB 2.0 Host, 1x USB 2.0 Device (USB TMC)
1x Ethernet 1000M Base T (SCPI VXI-11/Telbet/Socket)
1x slot micro-SD
1x HDMI

Alimentation 100-240 VAC - 50/60Hz
Dimensions 395 x 86 x 414 mm
Poids 9,1 kg
Garantie 3 ans
Livré avec 8 sondes passives, un câble USB, une souris sans fil, un cordon d'alimentation et une notice d'utilisation

SDS6208L

Références spécifiques

Téléchargement

Data Sheet SDS6000L

SDS6000L_siglent_digital-storage-oscilloscope_Data-Sheet_EN01A-DI.pdf

Téléchargement (2.29M)
