Siglent SHS1102X oscilloscope portable 2x100 MHz, entrées isolées 1000 V CAT II / 600 V CAT III, IP51

SIGLENT SHS1102X

1 399,00 €
HT
Voies
MHz
Fonctions oscilloscopes
Quantité
Options et accessoires

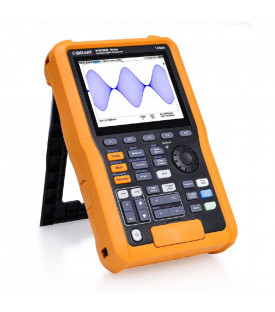

L'oscilloscope numérique portable SIGLENT SHS1102X permet la visualisation des formes d'ondes sur une bande passante de 100 MHz avec un taux d'échantillonnage maximal de 1 Géch/s et une résolution de 8 bits. Il combine en un seul appareil de multiples fonctions : oscilloscope, multimètre, fréquencemètre, enregistreur. Il dispose de toutes les fonctionnalités standards nécessaires à la visualisation et à l'analyse des signaux : déclenchements évolués avec le décodage des bus séries, fonctions mathématiques avec FFT, mesures automatiques. Le SHS1102X est doté de la technologie SPO (Super Phosphor Oscilloscope) qui procure une aide significative dans l'interprétation des mesures. Il est non seulement possible de représenter la fréquence de répétitions des différentes parties d'un signal avec 256 niveaux d'intensité mais également sous forme de "couleur de température". Les deux voies d'entrées analogiques sont isolées et flottantes avec une protection 1000 V CAT II et 600 V CAT III.

Principales caractéristiques
  • 2 voies d'entrées analogiques flottantes 100 MHz

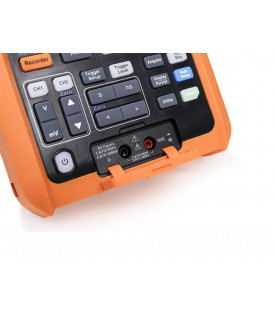

  • 1 entrée multimètre indépendante 6 000 points TRMS AC
  • Fonction enregistreur jusqu'à 25 kéch/s pendant 22 heures
  • Ecran graphique couleur TFT-LCD 5,6" (640 x 480 pixels)

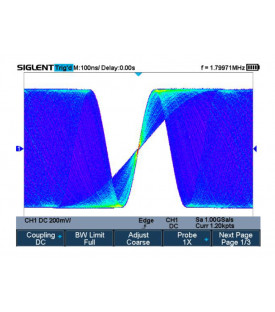

  • Fidélité du signal avec la technologie SPO (Super Phosphor Oscilloscope)
  • Affichage en couleur des traces sur 256 niveaux d'intensité
  • jusqu'à 400 000 formes d'ondes/s en mode séquence
  • Profondeur mémoire jusqu'à 12 Mpts sur une voie
  • Déclenchements évolués avec vidéo HDTV
  • Déclenchement et décodage bus série IIC, SPI, UART, CAN, LIN
  • Boutons d'accès rapide aux fonctions
  • Mesures automatiques (38 paramètres)

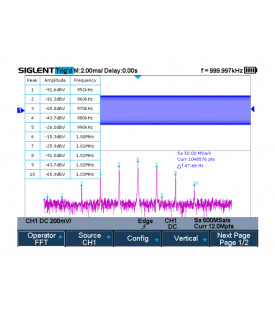

  • Fonctions mathématiques et FFT 1 Mpts
  • Fréquencemètre (6 digits)
  • Fonction zoom
  • Interface isolée USB Device/Host - Compatible commandes SCPI
  • Indice de protection IP51
  • Protection 1000 V CAT II / 600 V CAT III (entrées multimètre et oscilloscope)
  • Alimentation sur batterie rechargeable (autonomie 4 h)
Affichage Ecran graphique couleur TFT-LCD 5,6" (640 x 480 pixels)
Nombre de voies analogiques 2
Bande passante 100 MHz
Fréquence d'échantillonnage 1x 1Géch/s ou 2x 500 Méch/s
Profondeur mémoire 12 Mpts sur une voie, 6 Mpts sur deux voies
Taux de rafraîchissement 100 000 formes d'ondes/s (mode normal), 400 000 formes d'ondes/s (mode séquence)
Résolution verticale 8 bits
Sensibilité 2 mV/div à 100 V/div
Base de temps 1 ns/div à 100 s/div
Déclenchements évolués

Front, pente, largeur d'impulsion, vidéo, fenêtre, runt, intervalle, Pattern, dropout

Déclenchement et décodage bus série IIC, SPI, UART, CAN, LIN

Fonctions Mathématiques +, -, *, /, √, d/dt, ∫dt, FFT
Mesures automatiques 38
Interfaces USB Device/Host (USB TMC) isolée
Alimentation Batterie 6900 mAh (autonomie 4 h) et adaptateur secteur 9 V / 4 A
Dimensions 276 x 168 x 68 mm
Poids 1,75 kg
Garantie 3 ans
Livré avec 2 sondes passives PB925, un jeu de cordons de mesure avec pointe de touche, un câble USB, un adaptateur secteur, une  batterie 6900 mAh, un adaptateur de mesure de courant SCD10A,  un adaptateur de mesure de courant SCD600MA, une sacoche de transport et une notice d'utilisation
SHS1102X

Références spécifiques

Téléchargement

Data Sheet SHS800X & SHS1000X

SHS800X_SHS1000X__siglent_handheld-digital-oscilloscope_Data-Sheet_EN01B-DI.pdf

Téléchargement (2.01M)
