Siglent SDL1020X Charge électronique DC 150 V / 30 A / 200 W haute résolution
SIGLENT SDL1020X
599,00 €
HT

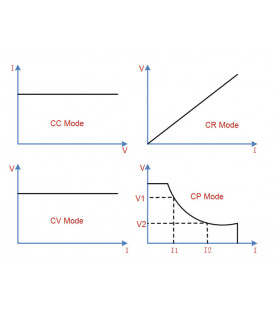

La charge électronique SIGLENT SDL1020X offre une large plage de fonctionnement de 150 V / 30 A avec une puissance totale de 200 W. La résolution en relecture est élevée 0,1 mV / 0,1 mA. Elle est dotée d'un écran couleur de 3,5" et d'une interface utilisateur conviviale. Quatre modes de fonctionnement sont disponibles : CC, CV, CR et CP. En mode dynamique, la fréquence de commutation périodique entre deux niveaux peut atteindre 25 kHz. L'utilisateur peut régler une pente montante et descendante jusqu'à 2,5 A /µs.

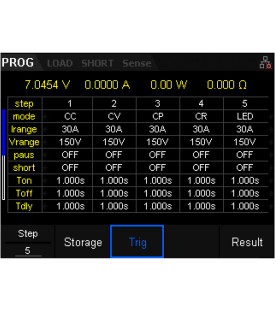

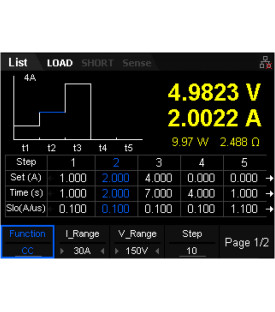

La SDL1020X dispose de deux générateurs de séquences pour créer des profils de tests complexes qui peuvent s'avérer utile par exemple lors de la conception de circuit de charge de batterie : un générateur monomode (mode "List") avec 100 paliers et un générateur multimodes (mode "Program") avec 50 paliers. Elle intègre plusieurs fonctions de tests : décharge de batteries, LED, court-circuit, protection en surintensité et en surpuissance. Les formes d'ondes sont affichées à l'écran et peuvent être enregistrées au format .csv. Elle est dotée en standard des interfaces USB, ETHERNET et RS-232. Elle est compatible avec le langage SCPI.
Présentation de la série des charges électroniques programmables SDL1000X
| Principales caractéristiques |
|
|---|---|
| Nombre de voies | 1 |
| Puissance | 200 W |
| Tension (CV) | 0 à 150 V DC |
| Courant (CC) | 0 à 30 A DC |
| Résistance (CR) | 0,03 Ω à 10 kΩ |
| Puissance (CP) | 200 W |
| Résolution | 1 mV (0,1 mV en relecture) / 1 mA (0,1 mA en relecture) |
| Précision de base | ±(0,05% de la lecture + 0,05% de la pleine échelle) en mode CC |
| Mode dynamique (CC) | T1 & T2 : 20 µs à 999 s / Résolution : 1 µs / Vitesse de montée et de descente : 0,001 à 2,5 A /µs |
| Interfaces | USB Device/Host (USB TMC), ETHERNET, compatible langage SCPI, Drivers LabView |
| Alimentation | 110/220 VAC ±10% 50/60 Hz |
| Dimensions | 256 x 115 x 410 mm |
| Poids | 5,8 kg |
| Garantie | 3 ans |
| Livré avec | Un câble USB, un cordon d'alimentation et une notice d'utilisation |
SDL1020X
Références spécifiques
La charge électronique SIGLENT SDL1020X offre une large plage de fonctionnement de 150 V / 30 A avec une puissance totale de 200 W. La résolution en relecture est élevée 0,1 mV / 0,1 mA. Elle est dotée d'un écran couleur de 3,5" et d'une interface utilisateur conviviale. Quatre modes de fonctionnement sont disponibles : CC, CV, CR et CP. En mode dynamique, la fréquence de commutation périodique entre deux niveaux peut atteindre 25 kHz. L'utilisateur peut régler une pente montante et descendante jusqu'à 2,5 A /µs.
La SDL1020X dispose de deux générateurs de séquences pour créer des profils de tests complexes qui peuvent s'avérer utile par exemple lors de la conception de circuit de charge de batterie : un générateur monomode (mode "List") avec 100 paliers et un générateur multimodes (mode "Program") avec 50 paliers. Elle intègre plusieurs fonctions de tests : décharge de batteries, LED, court-circuit, protection en surintensité et en surpuissance. Les formes d'ondes sont affichées à l'écran et peuvent être enregistrées au format .csv. Elle est dotée en standard des interfaces USB, ETHERNET et RS-232. Elle est compatible avec le langage SCPI.
Présentation de la série des charges électroniques programmables SDL1000X
