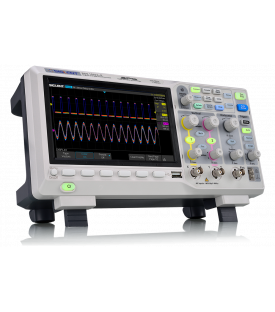

Siglent SDS1202X-E Oscilloscope 2x200 MHz
SIGLENT SDS1202X-E
339,00 €
HT
L'oscilloscope numérique SDS1202X-E 2 voies permet la visualisation des formes d'ondes sur une bande passante de 100 MHz avec un taux d'échantillonnage maximal de 1 Géch/s et une résolution de 8 bits. Le SDS1202X-E est doté de la technologie SPO (Super Phosphor Oscilloscope) qui procure une aide significative dans l'interprétation des mesures. Il est non seulement possible de représenter la fréquence de répétitions des différentes parties d'un signal avec 256 niveaux d'intensité mais également sous forme de "couleur de température". Il permet d'aller encore plus loin dans l'analyse de signaux avec son mode d'acquisition en séquence (jusqu'à 400 000 formes d'ondes par seconde) et la fonction historique. Il est simple d'utilisation avec des touches d'accès directs aux fonctions et des menus contextuels clairs. Il propose des modes de déclenchement évolués incluant notamment les bus séries.
Courbes de réponse en fréquence (tracé de Bode) à l'aide d'un oscilloscope et d'un générateur de fonctions
Dans cette vidéo, nous montrons comment utiliser la fonction automatisée Bode Plot de la série SIGLENT SDS1004X-E d'oscilloscopes à quatre canaux pour créer une courbe de réponse en fréquence.
| Principales caractéristiques |
|
|---|---|
| Affichage | Ecran graphique couleur 7" (800 x 480 pixels) avec 256 niveaux d'intensité Mode température de couleur pour visualiser l'occurrence des événements |
| Nombre de voies analogiques | 2 |
| Bande passante | 200 MHz |
| Fréquence d'échantillonnage | 1x 1 Géch/s ou 2x 500 Méch/s |
| Profondeur mémoire | 1x 14 Mpoints ou 2x 7 Mpoints |
| Taux de rafraîchissement | 100 000 formes d'onde /s en normal et 400 000 formes d'ondes /s en mode séquence |
| Résolution verticale | 8 bits |
| Sensibilité | 500 µV/div à 10 V/div |
| Base de temps | 1 ns/div à 100 s/div |
| Déclenchements évolués | Front, pente, largeur d'impulsion, vidéo, fenêtre, Runt, Intervalle, Time out (Drop out), Pattern. |
| Décodage bus séries | I2C, SPI, UART, RS232, CAN, LIN |
| Fonctions Mathématiques | +, -, *, /, FFT; d/dt, ∫dt, √ |
| Mesures automatiques | 38 |

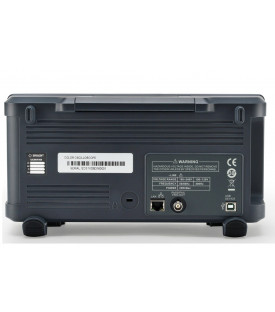

| Interfaces | USB Device/Host (USB TMC), Ethernet (VXI-11), compatible langage SCPI, Drivers LabView BNC en face arrière : TrigOut ou information test Bon/Mauvais |
| Alimentation | 100-240 VAC - 50/60Hz |
| Dimensions | 312 x 133 x 151 mm |
| Poids | 2,6 kg |
| Garantie | 3 ans |
| Livré avec | 2 sondes passives, un câble USB, un cordon d'alimentation et une notice d'utilisation |
SDS1202X-E
Références spécifiques
Options et accessoires
L'oscilloscope numérique SDS1202X-E 2 voies permet la visualisation des formes d'ondes sur une bande passante de 100 MHz avec un taux d'échantillonnage maximal de 1 Géch/s et une résolution de 8 bits. Le SDS1202X-E est doté de la technologie SPO (Super Phosphor Oscilloscope) qui procure une aide significative dans l'interprétation des mesures. Il est non seulement possible de représenter la fréquence de répétitions des différentes parties d'un signal avec 256 niveaux d'intensité mais également sous forme de "couleur de température". Il permet d'aller encore plus loin dans l'analyse de signaux avec son mode d'acquisition en séquence (jusqu'à 400 000 formes d'ondes par seconde) et la fonction historique. Il est simple d'utilisation avec des touches d'accès directs aux fonctions et des menus contextuels clairs. Il propose des modes de déclenchement évolués incluant notamment les bus séries.
Courbes de réponse en fréquence (tracé de Bode) à l'aide d'un oscilloscope et d'un générateur de fonctions
Dans cette vidéo, nous montrons comment utiliser la fonction automatisée Bode Plot de la série SIGLENT SDS1004X-E d'oscilloscopes à quatre canaux pour créer une courbe de réponse en fréquence.
