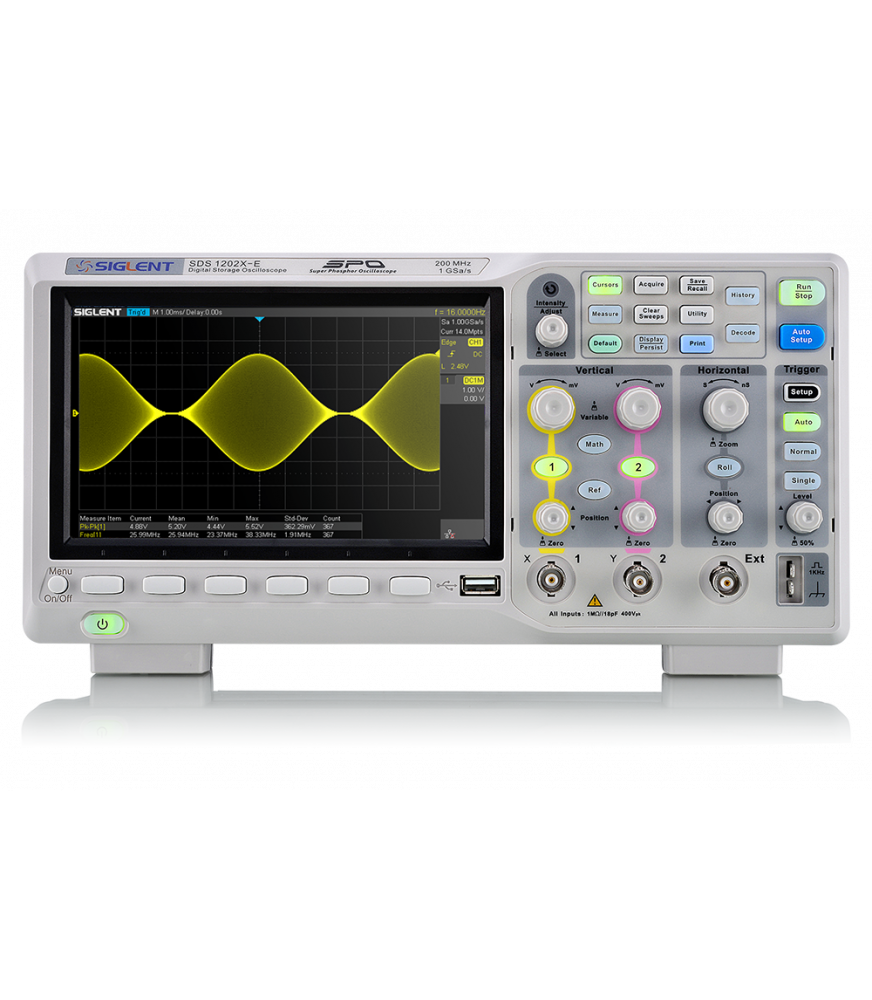

Vue de la face avant de l'oscilloscope siglent SDS1202X-E
  • Vue de côté de l'oscilloscope siglent SDS1202X-E
  • Vue de la face arrière de l'oscilloscope siglent SDS1202X-E
  • Vue de la face avant de l'oscilloscope siglent SDS1202X-E

Siglent SDS1202X-E Oscilloscope 2x200 MHz

SIGLENT SDS1202X-E

339,00 €
HT
Voies
MHz
Fonctions oscilloscopes
Quantité
Options et accessoires

L'oscilloscope numérique SDS1202X-E 2 voies permet la visualisation des formes d'ondes sur une bande passante de 100 MHz avec un taux d'échantillonnage maximal de 1 Géch/s et une résolution de 8 bits. Le SDS1202X-E est doté de la technologie SPO (Super Phosphor Oscilloscope) qui procure une aide significative dans l'interprétation des mesures. Il est non seulement possible de représenter la fréquence de répétitions des différentes parties d'un signal avec 256 niveaux d'intensité mais également sous forme de "couleur de température". Il permet d'aller encore plus loin dans l'analyse de signaux avec son mode d'acquisition en séquence (jusqu'à 400 000 formes d'ondes par seconde) et la fonction historique. Il est simple d'utilisation avec des touches d'accès directs aux fonctions et des menus contextuels clairs. Il propose des modes de déclenchement évolués incluant notamment les bus séries.

Courbes de réponse en fréquence (tracé de Bode) à l'aide d'un oscilloscope et d'un générateur de fonctions

Dans cette vidéo, nous montrons comment utiliser la fonction automatisée Bode Plot de la série SIGLENT SDS1004X-E d'oscilloscopes à quatre canaux pour créer une courbe de réponse en fréquence.

Principales caractéristiques
  • 2 voies d'entrées analogiques
  • Fidélité du signal avec la technologie SPO (Super Phosphor Oscilloscope)
  • Large écran graphique couleur 7" (800 x 480 pixels)
  • Mode d'acquisition segmentée (400 000 formes d'ondes par seconde)
  • Déclenchements évolués
  • Déclenchement et décodage de bus séries (IIC, SPI, UART, CAN, LIN)
  • Fonctions mathématiques et FFT(1M points)
  • Mesures automatiques (38 paramètres)
  • Historique des enregistrements de formes d'ondes (jusqu'à 80 000 trames)
  • Mémoires interne et externe (clé USB) pour le stockage de configurations, de captures d'écrans et de courbes
  • Connecteur BNC en face arrière (Trig Out et test Bon/Mauvais)
  • Interfaces USB Device/Host (USB TMC), Ethernet (VXI-11), compatible langage SCPI
Affichage Ecran graphique couleur 7" (800 x 480 pixels) avec 256 niveaux d'intensité Mode température de couleur pour visualiser l'occurrence des événements
Nombre de voies analogiques 2
Bande passante 200 MHz
Fréquence d'échantillonnage 1x 1 Géch/s ou 2x 500 Méch/s
Profondeur mémoire 1x 14 Mpoints ou 2x 7 Mpoints
Taux de rafraîchissement 100 000 formes d'onde /s en normal et 400 000 formes d'ondes /s en mode séquence
Résolution verticale 8 bits
Sensibilité 500 µV/div à 10 V/div
Base de temps 1 ns/div à 100 s/div
Déclenchements évolués Front, pente, largeur d'impulsion, vidéo, fenêtre, Runt, Intervalle, Time out (Drop out), Pattern.
Décodage bus séries I2C, SPI, UART, RS232, CAN, LIN
Fonctions Mathématiques +, -, *, /, FFT; d/dt, ∫dt, √
Mesures automatiques 38
Interfaces USB Device/Host (USB TMC), Ethernet (VXI-11), compatible langage SCPI, Drivers LabView BNC en face arrière : TrigOut ou information test Bon/Mauvais
Alimentation 100-240 VAC - 50/60Hz
Dimensions 312 x 133 x 151 mm
Poids 2,6 kg
Garantie 3 ans
Livré avec 2 sondes passives, un câble USB, un cordon d'alimentation et une notice d'utilisation
SDS1202X-E

Références spécifiques

Téléchargement

Data Sheet SDS1000X-E

SDS1000X-E_siglent_super-phosphor-oscilloscope_Data-Sheet_DS0101E-E03C_DI.pdf

Téléchargement (1.47M)
