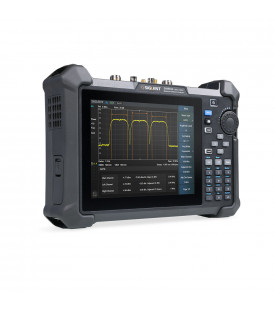

Siglent SHA851A Analyseur portable de réseaux et de spectres 3,6 GHz

SIGLENT SHA851A

3 910,00 €
HT
Quantité
Il n'y a pas assez de produits en stock.

L'analyseur portable de réseaux et de spectres Siglent SHA851A est un outil puissant et flexible dédiés aux applications RF champs et extérieures.

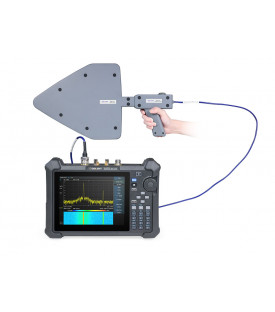

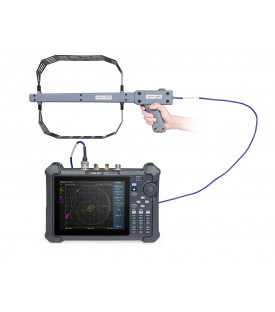

Avec une plage de fréquence jusqu'à 3,6 GHz, l'analyseur offre des mesures automatiques fiables, plusieurs modes de fonctionnement, une vitesse de balayage rapide, une sensibilité élevée, une analyse d'interférence avec antenne directionnelle, une surveillance des canaux de diffusion et d'autres fonctions.

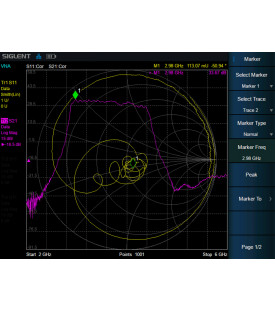

Le SHA851A permet le test de câbles et d'antennes. ll intègre un biais de tension à courant continu et dispose d'une fonction d'analyse de réseau vectoriel pour les mesures S11 et S21. Il permet les mesures de TDR, VSWR, pertes d'insertion ainsi que l'adaptation de port et la localisation des défauts du câble (DTF). Son large écran écran graphique tactile de 8,4 pouces offre une représentation graphique des données par abaque de Smith.

Le SHA851A a été spécialement conçu pour réaliser des relevés sur le terrain avec un fonctionnement sur batterie et un étui de protection robuste qui le protège contre des chocs externes. Il est léger et portable avec un facteur de forme très pratique à l'usage. Il permet des mesures précises et offre des capacités d'analyse flexibles pour gérer les applications avancées de caractérisation ou de capture de signal dans des environnements de travail difficiles.

Principales caractéristiques

(selon options)

  • Plage de fréquence analyseur de spectre : 9 kHz à 3,6 GHz
  • Analyseur câbles et antennes :
    - Plage de fréquence de 100 kHz à 3,6 GHz
    - Analyse domaine temporel (réflectométrie TDR)

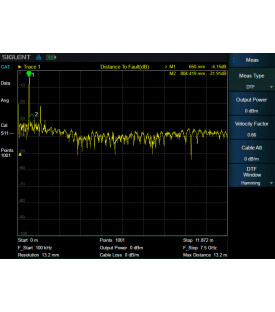

    - Mesure de distance au défaut (DTF), pertes d'insertion, VSWR,...
  • Analyseur de réseaux vectoriels
    - Mesure S11 et S21
    - Tension de sortie bias jusqu'à 32 V DC

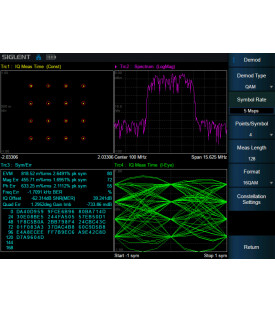

  • Modulation ASK, FSK, MSK, PSK, DPSK, QAM
  • Port antenne GPS
  • Fonctionnement sur secteur ou batterie (jusqu'à 4 heures d'autonomie)
  • Ecran graphique couleur tactile 8,4 pouces (800 x 600 pixels)
  • Mémoire interne 3,2 Go / externe 32 Go clé USB
  • Interfaces USB-TMC et LAN  / GPIB en option via adaptateur
    - Compatible SCPI / Labview / VXI-11 / IVI avec USB-TMC / GPIB / Socket / Telnet / NI-MAX
  • Contrôle à distance par navigateur WEB
  • Support clavier et souris
Affichage Ecran couleur tactile LCD 8,4" (800 x 600 pixels)
Largeur de bande 9 Hz à 3,6 GHz
Stabilité -
Résolution de bande passante 1 Hz
Plage de mesure DANL à 20 dBm
Niveau de référence -200 dBm à 30 dBm
Balayage 1 ms à 5000 s
Mémoire Interne 3,2 Go et externe 32 Go avec clé USB
Interfaces USB-TMC et LAN  / GPIB en option via adaptateur
Alimentation 100-240 VAC / 50-60 Hz ou 100-120 400 Hz ; 20 W
Poids 3,2 kg
Dimensions 310 x 215 x 78,5 mm
Garantie 3 ans
Livré avec Un câble USB type C, un cordon d’alimentation, un adaptateur secteur, une batterie lithium rechargeable, une sacoche portable et une notice d’utilisation
SHA851A

Références spécifiques

Téléchargement

Data sheet SHS800A

SHA800A_siglent_spectrum-analyser-EN01A_DI-Data-Sheet.pdf

Téléchargement (1.25M)
