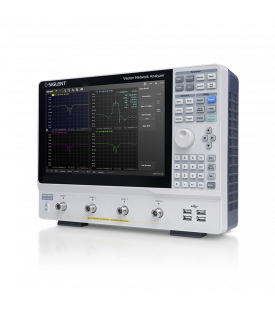

Siglent SNA5004A Analyseur de réseaux vectoriels 9 kHz - 4,5 GHz, 4 ports

SIGLENT SNA5004A

12 700,00 €
HT
Quantité
Options et accessoires

L'analyseur de réseaux vectoriels SIGLENT VNA SNA5004A couvre une bande de fréquence de 9 kHz à 8,5 GHz et prend en charge les mesures de paramètres S, d'équilibre et temporels à 4 ports. Le VNA SNA5004A est un instrument efficace pour déterminer le facteur Q, la bande passante et la perte d'insertion d'un filtre.  Il comprend une conversion d'impédance, un mouvement du plan de mesure, un test de limite, un test d'ondulation, une simulation de montage et un retrait d'adaptateur / ajustements d'insertion.

Il dispose de cinq types de balayage : Linéaire-Fréquence, Log-Fréquence, Puissance, CW-Time et Segment.

Le SNA5004A prend également en charge la correction des paramètres de diffusion de SOLT, SOLR, TRL, Response et Enhanced Response pour une flexibilité accrue dans les applications de recherche et développement et de fabrication.

Avec l'option SNA5000-TDR, l'instrument prend en charge l'analyse améliorée du domaine temporel pour mesurer l'impédance en fonction de la distance, afin de distinguer les transitions inductives et capacitives. Une autre application du TDR est la localisation des défauts pour les câbles coaxiaux dans les installations cellulaires et CATV.

0,05 dB

Principales caractéristiques
  • 4 ports
  • Plage de fréquence : 9 kHz - 4,5 GHz
  • Résolution en fréquence : 1 Hz
  • Plage de fréquence intermédiaire (IFBW) : 10 Hz - 3 MHz
  • Plage de réglage du niveau de sortie : -55 à +10 dBm
  • Niveau de résolution : 0,05 dB
  • Large plage dynamique jusqu'à 125 dB

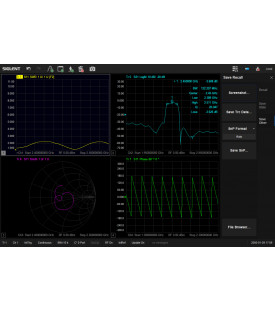

  • Large écran tactile 12,1 pouces (1280 x 800 pixels) avec affichage multifenêtre
  • Mesure facteur Q, bande passante et perte d'insertion
  • Faible bruit de fond pour des mesures précises avec une large plage dynamique
  • Analyse améliorée du domaine temporel (TDR)
  • Types d'étalonnage : réponse, réponse amélioré, complet à 1,2,3 et 4 ports, TRL
  • Types de mesure : mesure des paramètres de diffusion, mesure des paramètres différentiels, mesure du récepteur, analyse des paramètres dans le domaine temporel, test de limite, test d'ondulation, conversion d'impédance, simulation de montage, retrait/insertion d'adaptateur
  • Support Bias-tees

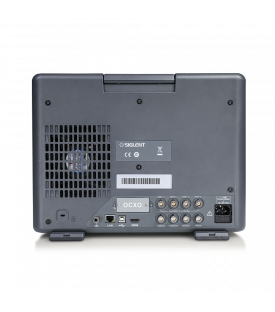

  • Entrée 10 MHz, sortie 10 MHz, entrée et sortie déclenchement
  • Interfaces Ethernet, USB Device, 4x USB Host en face avant, USB-GPIB en option, HDMI
  • Contrôle à distance : SCPI/Labview/IVI basé sur USB-TMC/VXI-11/Socket/Telnet
  • Serveur WEB intégré
En option:
  • Analyse en domaine temporel standard (TDA)
  • Analyse en domaine temporel avancée (TDR)
  • Source de référence haute performance OCXO
Affichage Ecran couleur tactile LCD 12,1" WXGA (1280 x 800 pixels)
Largeur de bande 9 kHz à 4,5 GHz
Stabilité ± 1,0 ppm / ±0,1 ppm avec l'option SNA5000-HPR (OCXO)
Résolution de bande passante 1 Hz
Plage IFBW 10 Hz à 3 MHz
Plage de réglage niveau de sortie -55 dBm à +10 dBm
Plage dynamique 125 dB
Niveau de résolution 0,05 dB
Interfaces USB Device/Host, ETHERNET (protocole VXI-11), HDMI
Alimentation 100-240 V / 50-60Hz ou 100-120 V 400 Hz
Dimensions 378 x 284 x 126 mm
Poids 5,5 kg
Garantie 3 ans
Livré avec Un câble USB, un certificat de test, un cordon d’alimentation et une notice d’utilisation
SNA5004A

Références spécifiques

Téléchargement

Data Sheet SNA5000A

SNA5000A-siglent-vector-network-analyser-DataSheet_EN03A-DI.pdf

Téléchargement (2.18M)
