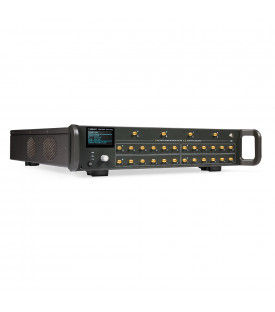

Siglent SSM5124A Matrice de commutation 9 GHz, 2 ports d'entrée, 24 ports de sortie

SIGLENT SSM5124A

14 527,00 €
HT
Quantité

La matrice de commutation SSM5124A peut augmenter le nombre de ports (2 en entrée et 24 en sortie) de test de l'analyseur de réseau, de la source de signal, de l'analyseur de spectre et d'autres équipements. Ce commutateur est doté des interfaces de communication USB, LAN et Direct Control. L'interface de contrôle direct sur la matrice de commutation peut augmenter encore le nombre de ports de test et prendre en charge un algorithme d'étalonnage multiport simplifié, ce qui peut considérablement améliorer l'efficacité de l'étalonnage. En plus des instruments SIGLENT, il prend également en charge d'autres instruments grand public. Il convient aux châssis standard de 19 pouces et peut être largement utilisé dans les environnements de test multiports tels que les antennes et les modules de composants 5G.

PRINCIPALES CARACTÉRISTIQUES :

• Fréquence maximale : 9 GHz
• Nombre maximum de ports d'entrée : 2
• Nombre maximum de ports de sortie : 24
• Connecteur RF : 3,5 mm femelle
• Taille de l'écran : 2,4 pouces
• Puissance d'entrée maximale : 20 dBm
• Impédance caractéristique : 50 Ω
• Tension CC d'entrée maximale : 35 V
• Dimensions : L×H×P=88,5×425×417,6 mm
• Prend en charge un algorithme d'étalonnage multiport simplifié
• Interfaces LAN, périphérique USB, contrôle direct (entrée), contrôle direct (sortie)

SSM5124A

Références spécifiques

Téléchargement

Data Sheet SSM5000A

SSM5000A-series-siglent-switch-matrix-datasheet-EN02A-DI.pdf

Téléchargement (851.18k)
