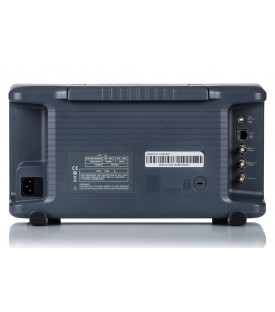

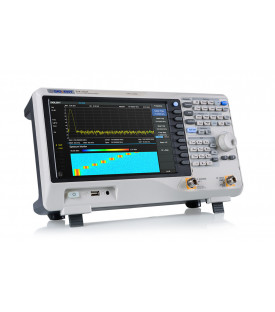

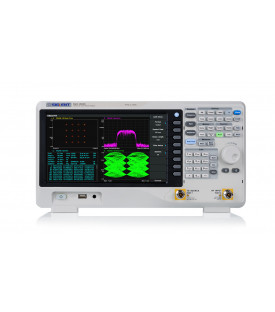

Analyseur de spectres et de réseaux vectoriels 3,2 GHz

SIGLENT SVA1032X

2 969,00 €
HT
Quantité
Options et accessoires

L’analyseur de spectres SIGLENT SVA1032X couvre une plage de fréquences de 9 kHz à 3,2 GHz et offre une belle plage dynamique de mesure entre un bruit plancher faible et la possibilité de mesurer des signaux jusqu'à 30 dBm (1 W). Le bruit plancher typique est de l'ordre de -141 dBm. Un pré-amplificateur intégré en standard permet d'accroître la sensibilité jusqu'à -161 dBm. La combinaison d'un grand écran couleur tactile de 1024 x 600 pixels et une résolution de bande passante de seulement 1 Hz permet de visualiser de manière claire et précise les détails spectraux des signaux mesurés. En analyse vectorielle, il permet de de mesurer les paramètres S11 et S21 sur une plage de 100 kHz à 3,2 GHz.

Le SVA1032X est un analyseur fiable et performant qui saura se rendre indispensable pour le test d'appareils et de communications RF dans les domaines les plus divers comme la recherche et le développement, l'enseignement, la production et la maintenance, etc. Les diverses options disponibles permettent d'étendre considérablement les capacités de mesures et d'analyses du SVA1032X : mesure du coefficient de réflexion des antennes, mesures avancées (CHP, ACPR, OBW, TOI, Monitor), analyse en modulation (AM, FM, ASK, FSK, MSk,PSK, QAM) et vérification pré-conformité EMI.

Présentation de la série des analyseurs de spectres SVA1000X

Vidéo "The signal path"

Plus de vidéos...

>

Principales caractéristiques
  • Large écran graphique couleur tactile 10,1" WVGA (1024 x 600) avec support clavier et souris
  • Analyse vectorielle (paramètres S11 et S21)
  • Plage de fréquence de 9 kHz à 3,2 GHz
  • Niveau de bruit moyen affiché : -161 dBm/Hz
  • Précision de l'amplitude totale < 0,7 dB
  • Résolution minimale de bande passante (RBW) : 1 Hz
  • Bruit de phase : -98 dBc/Hz @1 GHz, 10 kHz offset
  • Technologie Filtre IF entièrement numérique
  • Préamplificateur en standard
  • Générateur suiveur en standard 100 kHz - 3,2 GHz (tracking)
  • Contrôle à distance par navigateur internet
  • Mémoires interne 256 Mo et externe 32 Go sur clé USB
  • Interfaces USB Device/Host, ETHERNET (protocole VXI-11)
En option:
  • Analyse en modulation (AM, FM, ASK, FSK, MSK, PSK, QAM)
  • Pré-conformité EMI avec détecteur quasi-crête et logiciel Easy Spectrum
  • Mesures avancées (CHP, ACPR, OBW, TOI, Monitor)
  • Mesures de réflexion
Affichage Ecran couleur tactile LCD 10,1" (1024 x 600)
Largeur de bande 9 Hz à 3,2 GHz
Stabilité < 1 ppm
Résolution de bande passante 1 Hz
Plage de mesure -161 dBm à 20 dBm
Niveau de référence -200 dBm à 30 dBm
Balayage 1 ms à 7 500 ms
Mémoire Interne 256 Mo / Externe 32 Go sur clé USB
Interfaces USB Device/Host, ETHERNET (protocole VXI-11), GPIB (option)
Alimentation 100-240 V / 50-60Hz ou 100-120 V 400 Hz
Dimensions 393 x 207 x 117 mm
Poids 4,4 kg
Garantie 3 ans
Livré avec Un câble USB, un CD contenant logiciel + documentations, un certificat de test, un cordon d’alimentation et une notice d’utilisation
SVA1032X

Références spécifiques

Téléchargement

Data Sheet SVA1000X

SVA1000X_siglent_spectrum-vector-network-analyser_DataSheet_DS0701X_E03A-DI.pdf

Téléchargement (1.71M)
