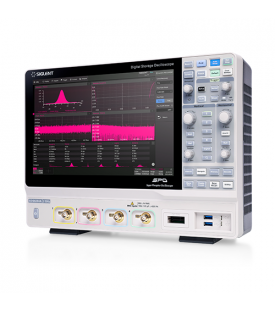

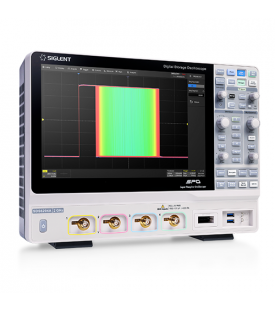

Vue de la face avant de l'oscilloscope siglent SDS6204A

Siglent SDS6104A Oscilloscope 4x1 GHz Ecran tactile

SIGLENT SDS6104A

7 880,00 €
HT
Voies
MHz
Fonctions oscilloscopes
Quantité
Options et accessoires

L'oscilloscope numérique SIGLENT SDS6104A 4 voies permet la visualisation des formes d'ondes sur une bande passante de 2 GHz avec un taux d'échantillonnage maximal de 5 Géch/s (10 Géch/s ESR) et une résolution de 8 bits (16 bits HR) . Le SDS6104A est doté de la technologie SPO (Super Phosphor Oscilloscope) qui procure une aide significative dans l'interprétation des mesures. Il est non seulement possible de représenter la fréquence de répétitions des différentes parties d'un signal avec 256 niveaux d'intensité mais également sous forme de "couleur de température". Il permet d'aller encore plus loin dans l'analyse de signaux avec son mode d'acquisition en séquence (jusqu'à 750 000 formes d'ondes par seconde) et la fonction historique. Il est simple d'utilisation avec son large écran tactile 12,1" des touches d'accès directs aux fonctions et des menus contextuels clairs. Il propose des modes de déclenchement évolués incluant notamment les bus séries. Des outils tels que l'enregistrement de forme d'onde historique, les fonctions de recherche et de navigation, le test de masque, le tracé de Bode, l'analyse de puissance et l'analyse de l'œil/de la gigue permettent de capturer, de stocker et d'analyser des enregistrements de forme d'onde étendus. L'appareil est évolutif avec en option un générateur de fonctions arbitraires, 16 entrées logiques..

Présentation des oscilloscopes numériques série SDS6000A

Plus de vidéos...

Principales caractéristiques
  • 4 voies d'entrées analogiques
  • Fidélité du signal avec la technologie SPO (Super Phosphor Oscilloscope)
  • Large écran graphique couleur 12,1'' tactile (1280 x 800 pixels) avec support clavier et souris
  • Mode d'acquisition segmentée (480 000 formes d'ondes par seconde)
  • Déclenchements évolués
  • Déclenchement et décodage de bus séries en standard : IIC, SPI, UART, CAN, LIN
  • Fonctions mathématiques et FFT(8 Mpoints)
  • Fonctions Voltmètre 4 digits et fréquencemètre 7 digits
  • Mesures automatiques (50 paramètres)
  • Diagramme de l'oeil, analyse de la gigue, analyse de puissance
  • Diagramme de Bode
  • Historique des enregistrements de formes d'ondes (jusqu'à 80 000 trames)
  • Connecteur BNC en face arrière (Trig Out et test Bon/Mauvais)
  • Interfaces USB Device/Host (USB TMC), Ethernet (VXI-11), compatible langage SCPI
  • Contrôle à distance par navigateur WEB
Options
  • 16 entrées logiques [SPL1016] avec logiciel [SDS6000Pro-16LA]
  • Générateur de fonctions arbitraires 25 MHz [SAG1021I] avec logiciel [SDS6000Pro-FG]
  • Décodage bus séries : CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester
  • Analyse de puissance avec logiciel [SDS6000Pro-PA]
Affichage Ecran graphique couleur tactile 12,1" (1280 x 800 pixels) avec 256 niveaux d'intensité Mode température de couleur pour visualiser l'occurrence des événements
Nombre de voies analogiques 4
Entrées logiques (en option) 16
Bande passante 1 GHz
Fréquence d'échantillonnage 5 Géch/s par voie
Profondeur mémoire 500 Mpts/voie (une voie), 250 Mpts/voie (deux voies), 125 Mpts/voie (4 voies),
Taux de rafraîchissement 170 000 formes d'onde /s en mode normal et 750 000 formes d'ondes /s en mode séquence
Résolution verticale 8 bits / 16 bits en mode haute résolution
Sensibilité 0,5 mV/div à 10 V/div
Base de temps 0,2 ns/div à 1000 s/div
Déclenchements évolués Front, pente, largeur d'impulsion, vidéo, fenêtre, Runt, Intervalle, Time out (Drop out), Pattern.
Décodage bus séries I2C, SPI, UART, RS232, CAN, LIN et en option CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester
Fonctions Mathématiques +, -, *, /, FFT; d/dt, ∫dt, √,...
Mesures automatiques 50
Générateur de fonctions arbitraires (en option) Une voie 25 MHz, fréquence d'échantillonnage de 125 MHz, longueur d'onde de 16 kpts
Interfaces USB Device/Host (USB TMC), Ethernet (VXI-11), compatible langage SCPI

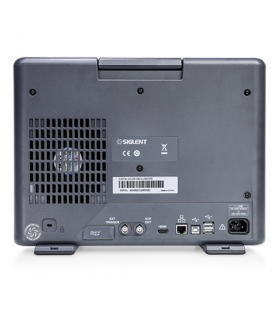

Connecteurs BNC en face arrière : EXT Trig, AUX OUT, signal test Bon/Mauvais
Sortie HDMI, carte micro-SD
Alimentation 100-240 VAC - 50/60Hz
Dimensions 379 x 288 x 159 mm
Poids 7,1 kg
Garantie 3 ans
Livré avec 4 sondes passives, un câble USB, une souris sans fil, un cordon d'alimentation et une notice d'utilisation
