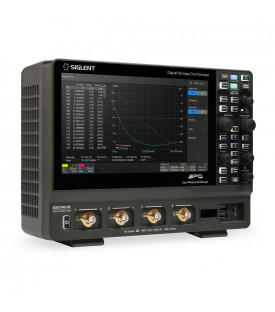

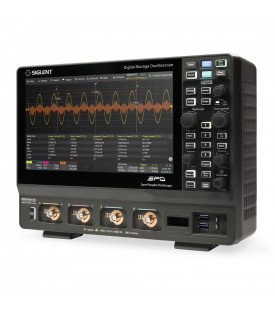

Siglent SDS3034X-HD Oscilloscope 4x350 MHz, 12 bits, 400 Mpts, écran tactile 10.1 pouces
SIGLENT SDS3034X-HD
3 380,00 €
HT
L'oscilloscope numérique SDS3034X-HD 4 voies permet la visualisation des formes d'ondes sur une bande passante de 350 MHz avec un taux d'échantillonnage maximal de 4 Géch/s et une résolution de 12 bits. Le SDS3034X-HD est doté de la technologie SPO (Super Phosphor Oscilloscope) qui procure une aide significative dans l'interprétation des mesures. Il est non seulement possible de représenter la fréquence de répétitions des différentes parties d'un signal avec 256 niveaux d'intensité mais également sous forme de "couleur de température". Il permet d'aller encore plus loin dans l'analyse de signaux avec son mode d'acquisition en séquence (jusqu'à 890 000 formes d'ondes par seconde) et la fonction historique. Il est simple d'utilisation avec son écran tactile 10.1 pouces, ses touches d'accès directs aux fonctions et ses menus contextuels clairs. Il propose des modes de déclenchement évolués incluant notamment les bus séries.
| Principales caractéristiques |
Principales options
|
|---|---|
| Affichage | Ecran graphique couleur tactile 10.1" (1024 x 600 pixels) technologie SPO |
| Nombre de voies analogiques | 4 |
| Bande passante | 350 MHz |
| Fréquence d'échantillonnage | 4 Géch/s (mode entrelacé), 2 Géch/s (mode non entrelacé) |
| Profondeur mémoire | 1x 400 Mpts/voie (mode entrelacé, une voie), 200 Mpts/voie (mode entrelacé, 2 voies), 100 Mpts/voie (mode non entrelacé) |
| Taux de rafraîchissement | 200 000 formes d'ondes/s en normal et 890 000 formes d'ondes /s en mode séquence |
| Résolution verticale | 12 bits |
| Sensibilité | 0,5 mV/div à 10 V/div |
| Base de temps | 1 ns/div à 1000 s/div |
| Déclenchements évolués | Front, pente, largeur d'impulsion, vidéo, fenêtre, Runt, Intervalle, Time out (Drop out), Pattern, Qualified, Nth Edge, Setup/hold, bus série |
| Décodage bus séries | I2C, SPI, UART, CAN, LIN Options : CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429 |
| Fonctions Mathématiques | [4 traces] +, -, *, /, FFT; d/dt, ∫dt, √,... |
| Mesures automatiques | 50 |

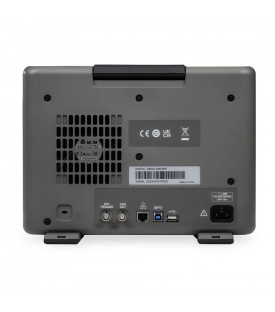

| Interfaces | 2x USB 3.0 Host, 1x USB 3.0 Device, 1 USB 2.0 Host, LAN 10M/100M/1000M, TRIGOUT, PASS/FAIL, SBUS (Siglent MSO) |
| Alimentation | 100-240 VAC - 50/60Hz |
| Dimensions | 317 x 236 x 149 mm |
| Poids | 4,1 kg |
| Garantie | 3 ans |
| Livré avec | 4 sondes passives, un câble USB, un cordon d'alimentation et une notice d'utilisation |
SDS3034X-HD
Références spécifiques
Options et accessoires
L'oscilloscope numérique SDS3034X-HD 4 voies permet la visualisation des formes d'ondes sur une bande passante de 350 MHz avec un taux d'échantillonnage maximal de 4 Géch/s et une résolution de 12 bits. Le SDS3034X-HD est doté de la technologie SPO (Super Phosphor Oscilloscope) qui procure une aide significative dans l'interprétation des mesures. Il est non seulement possible de représenter la fréquence de répétitions des différentes parties d'un signal avec 256 niveaux d'intensité mais également sous forme de "couleur de température". Il permet d'aller encore plus loin dans l'analyse de signaux avec son mode d'acquisition en séquence (jusqu'à 890 000 formes d'ondes par seconde) et la fonction historique. Il est simple d'utilisation avec son écran tactile 10.1 pouces, ses touches d'accès directs aux fonctions et ses menus contextuels clairs. Il propose des modes de déclenchement évolués incluant notamment les bus séries.
