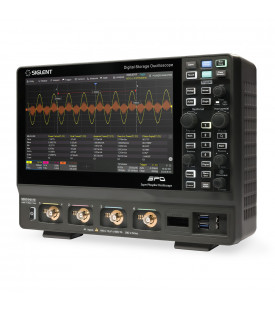

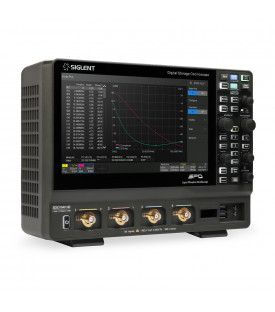

Siglent SDS3054X-HD Oscilloscope 4x500 MHz, 12 bits, 400 Mpts, écran tactile 10.1 pouces

SIGLENT SDS3054X-HD

4 680,00 €
HT
Voies
MHz
Fonctions oscilloscopes
Quantité
Options et accessoires Il n'y a pas assez de produits en stock.

L'oscilloscope numérique SDS3054X-HD 4 voies permet la visualisation des formes d'ondes sur une bande passante de 500 MHz avec un taux d'échantillonnage maximal de 4 Géch/s et une résolution de 12 bits. Le SDS3054X-HD est doté de la technologie SPO (Super Phosphor Oscilloscope) qui procure une aide significative dans l'interprétation des mesures. Il est non seulement possible de représenter la fréquence de répétitions des différentes parties d'un signal avec 256 niveaux d'intensité mais également sous forme de "couleur de température". Il permet d'aller encore plus loin dans l'analyse de signaux avec son mode d'acquisition en séquence (jusqu'à 890 000 formes d'ondes par seconde) et la fonction historique. Il est simple d'utilisation avec son écran tactile 10.1 pouces, ses touches d'accès directs aux fonctions et ses menus contextuels clairs. Il propose des modes de déclenchement évolués incluant notamment les bus séries.

Principales caractéristiques
  • 4 voies d'entrées analogiques 500 MHz
  • Fidélité du signal avec la technologie SPO (Super Phosphor Oscilloscope)
  • Large écran graphique couleur tactile 10.1" (1024 x 600 pixels)
  • Mode d'acquisition segmentée (890 000 formes d'ondes par seconde)
  • Déclenchements évolués
  • Déclenchement et décodage de bus séries : I2C, SPI, UART, CAN, LIN
    Options : CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429
  • Fonctions mathématiques et FFT (4 Mpts)
  • Mesures automatiques (50 paramètres)
  • Voltmètre et compteur
  • Historique des enregistrements de formes d'ondes (jusqu'à 80 000 trames)

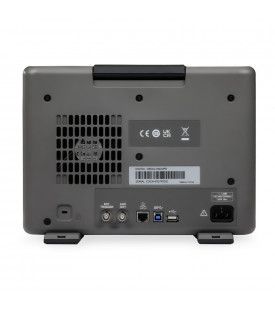

  • Connecteur BNC en face arrière (Trig Out et test Bon/Mauvais)
  • Interfaces USB Device/Host (USB TMC), Ethernet (VXI-11), compatible langage SCPI
  • Contrôle à distance par navigateur WEB
  • Support souris et clavier
Principales options
  • 16 entrées logiques MSO [SPL2016] avec logiciel [SDS3000HD-16LA]
  • Générateur de fonctions arbitraires 50 MHz [SAG1021I] avec logiciel [SDS3000HD-FG]
  • Analyse de puissance avec logiciel [SDS3000HD-PA]
  • Carte de redressement pour analyse de puissance [DF2001A]
Affichage Ecran graphique couleur tactile 10.1" (1024 x 600 pixels) technologie SPO
Nombre de voies analogiques 4
Bande passante 500 MHz
Fréquence d'échantillonnage 4 Géch/s (mode entrelacé), 2 Géch/s (mode non entrelacé)
Profondeur mémoire 1x 400 Mpts/voie (mode entrelacé, une voie), 200 Mpts/voie (mode entrelacé, 2 voies), 100 Mpts/voie (mode non entrelacé)
Taux de rafraîchissement 200 000 formes d'ondes/s en normal et 890 000 formes d'ondes /s en mode séquence
Résolution verticale 12 bits
Sensibilité 0,5 mV/div à 10 V/div
Base de temps 500 ps/div à 1000 s/div
Déclenchements évolués Front, pente, largeur d'impulsion, vidéo, fenêtre, Runt, Intervalle, Time out (Drop out), Pattern, Qualified, Nth Edge, Setup/hold, bus série
Décodage bus séries I2C, SPI, UART, CAN, LIN
Options : CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429
Fonctions Mathématiques [4 traces] +, -, *, /, FFT; d/dt, ∫dt, √,...
Mesures automatiques 50
Interfaces 2x USB 3.0 Host, 1x USB 3.0 Device, 1 USB 2.0 Host, LAN 10M/100M/1000M, TRIGOUT, PASS/FAIL, SBUS (Siglent MSO)
Alimentation 100-240 VAC - 50/60Hz
Dimensions 317 x 236 x 149 mm
Poids 4,1 kg
Garantie 3 ans
Livré avec 4 sondes passives, un câble USB, un cordon d'alimentation et une notice d'utilisation
SDS3054X-HD

Références spécifiques

Téléchargement

Data Sheet SDS3000X-HD

SDS3000X-HD-siglent-oscilloscopes-Datasheet-EN01A-DI.pdf

Téléchargement (2.08M)
