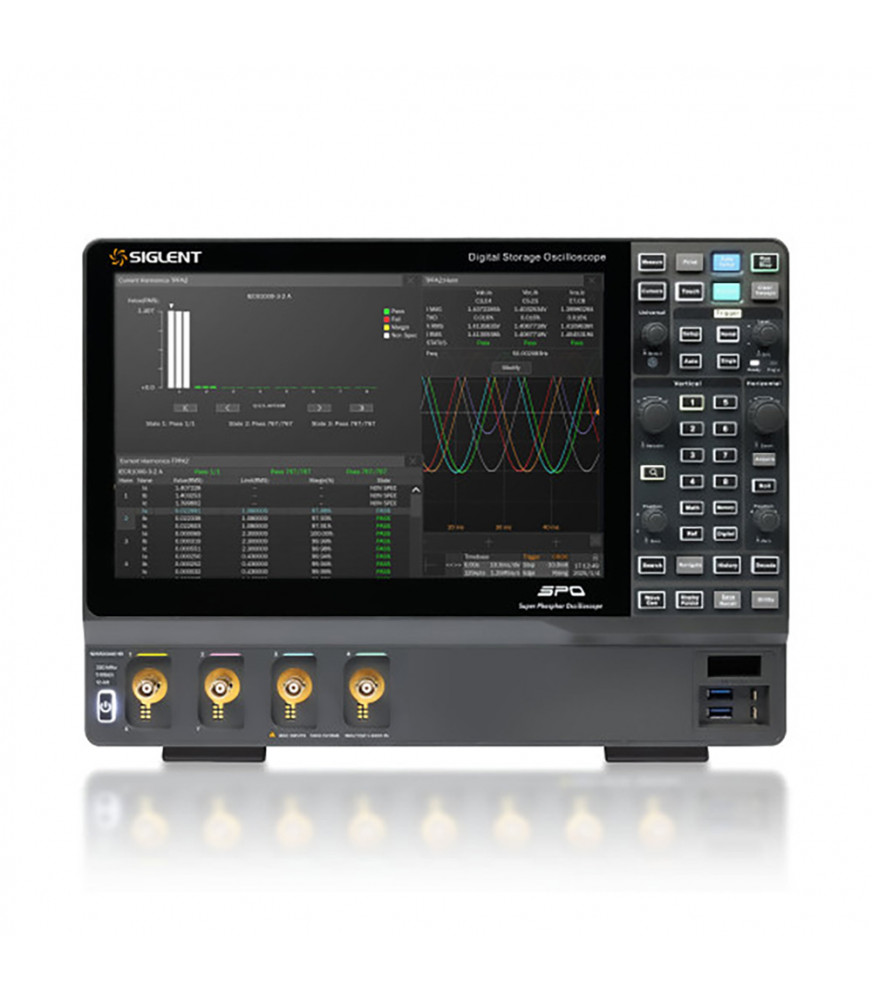

Siglent SDS5054X-HD Oscilloscope 4x 500 MHz Ecran tactile 12,1''
SIGLENT SDS5054X-HD
9 300,00 €
HT
L'oscilloscope numérique SIGLENT SDS5054X-HD 4 voies permet la visualisation des formes d'ondes sur une bande passante de 500 MHz avec un taux d'échantillonnage maximal de 5 Géch/s, une résolution de 12 bits et une longueur d'enregistrement maximale de 2,5 Gpts/canal. Le SDS5054X-HD est doté de la technologie SPO (Super Phosphor Oscilloscope) qui procure une aide significative dans l'interprétation des mesures. Il est non seulement possible de représenter la fréquence de répétitions des différentes parties d'un signal avec 256 niveaux d'intensité mais également sous forme de "couleur de température". Il permet d'aller encore plus loin dans l'analyse de signaux avec son mode d'acquisition en séquence (jusqu'à 650 000 formes d'ondes par seconde) et la fonction historique. Il est simple d'utilisation avec son large écran tactile 12,1" des touches d'accès directs aux fonctions et des menus contextuels clairs. Il propose des modes de déclenchement évolués incluant notamment les bus séries. L'appareil est évolutif avec en option un générateur de fonctions arbitraires et 16 entrées logiques.
| Principales caractéristiques |
Options
|
|---|---|
| Affichage | Ecran graphique couleur tactile 12,1" (1280 x 800 pixels) avec 256 niveaux d'intensité Mode température de couleur pour visualiser l'occurrence des événements |
| Nombre de voies analogiques | 4 |
| Entrées logiques | 16 (sonde en option) |
| Bande passante | 500 MHz |
| Fréquence d'échantillonnage | 5 Géch/s (quarter channel/half channel mode) ou 2,5 Géch/s (full channel mode) |
| Profondeur mémoire | 2,5 Gpts/voie (quarter channel mode) ; 1 Gpts/voie (half channel mode) ; 500 Mpts/voie (full channel mode) |
| Taux de rafraîchissement | 160 000 formes d'onde /s en mode normal et 650 000 formes d'ondes /s en mode séquence |
| Résolution verticale | 12 bits |
| Sensibilité | 5 mV/div à 10 V/div ; 2µV/div à 10V/div en mode zoom |
| Base de temps | 0,5 ns/div à 1000 s/div |
| Déclenchements évolués | Front, Pente, Largeur d'impulsion, Fenêtre, Runt, Intervalle, Dropout, Motif, Vidéo, Qualifié, N-ième front, Configuration/Maintien, Délai, Série |

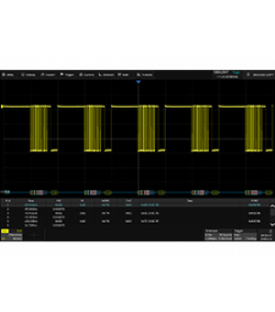

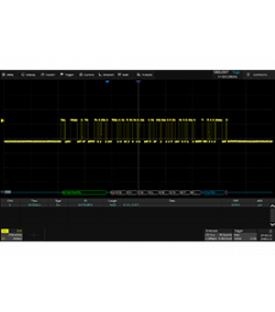

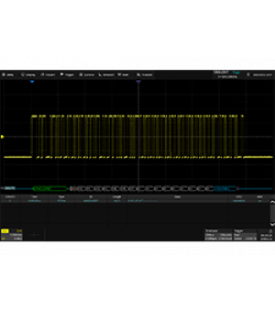

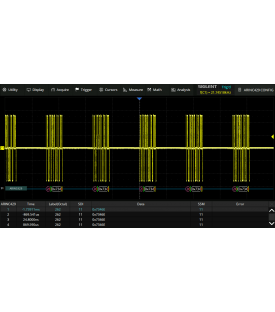

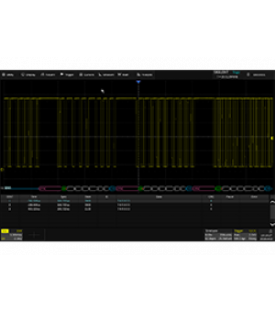

| Décodage bus séries | I2C, SPI, UART, RS232, CAN, LIN et en option CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (décodage seulement), ARINC429 |
| Fonctions Mathématiques | +, -, *, /, FFT; d/dt, ∫dt, √,... |
| Mesures automatiques | Plus de 60 |
| Générateur de fonctions arbitraires (en option) | Une voie 50 MHz, fréquence d'échantillonnage de 125 MHz, longueur d'onde de 16 kpts |

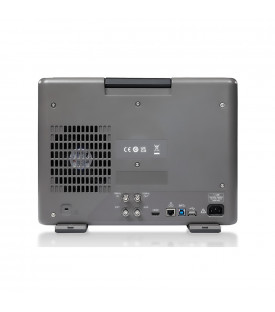

| Interfaces | USB Device/Host (USB TMC), Ethernet (VXI-11), compatible langage SCPI Connecteurs BNC en face arrière : EXT Trig, 10 MHz IN/OUT, AUX OUT, signal test Bon/Mauvais Sortie VGA |
| Alimentation | 100-240 VAC - 50/60Hz |
| Dimensions | 379 x 288 x 1591 mm |
| Poids | 5,5 kg |
| Garantie | 3 ans |
| Livré avec | 4 sondes passives 500 MHz, un câble USB, une souris sans fil, un cordon d'alimentation et une notice d'utilisation |
