- Nouveau

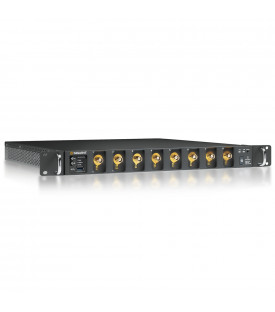

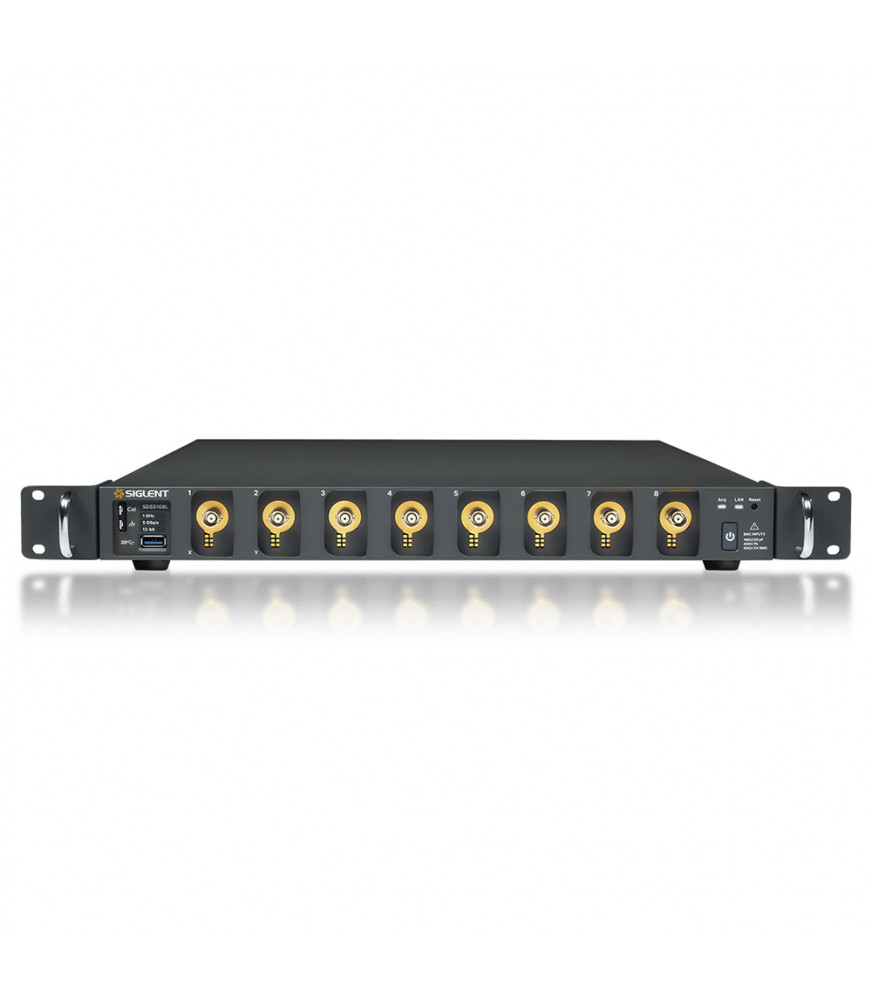

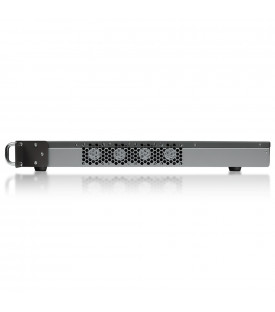

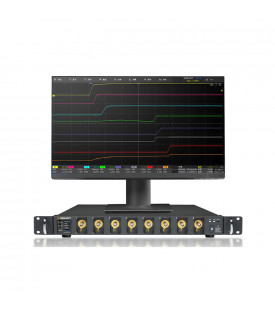

Siglent SDS5038L Oscilloscope 8x 350 MHz 12 bits sans écran 1U
SIGLENT SDS5038L
9 200,00 €
HT
L'oscilloscope numérique SIGLENT SDS5038L 8 voies permet la visualisation des formes d'ondes sur une bande passante de 350 MHz avec un taux d'échantillonnage maximal de 5 Géch/s, une résolution de 12 bits et une longueur d'enregistrement maximale de 2,5 Gpts/canal. Le SDS5038L est doté de la technologie SPO (Super Phosphor Oscilloscope) qui procure une aide significative dans l'interprétation des mesures. Il est non seulement possible de représenter la fréquence de répétitions des différentes parties d'un signal avec 256 niveaux d'intensité mais également sous forme de "couleur de température". Il permet d'aller encore plus loin dans l'analyse de signaux avec son mode d'acquisition en séquence (jusqu'à 650 000 formes d'ondes par seconde) et la fonction historique.
Il peut être utilisé comme un oscilloscope autonome en utilisant un écran externe et une souris. Il peut aussi être contrôlé à distance grâce au serveur Web intégré et l'interface Ethernet. En utilisant le module de synchronisation SYN64, il est possible de construire un système d'acquisition rack jusqu'à 512 voies en combinant des modules SDS5000L.

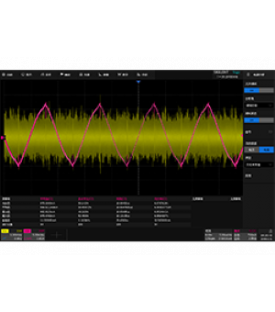

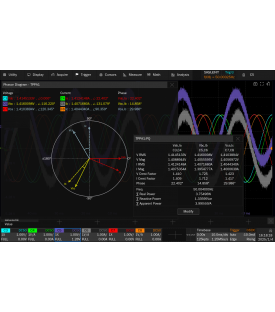

Il propose des modes de déclenchement évolués incluant notamment les bus séries des outils de tests comme le tracé de Bode, l'analyse de puissance et l'analyse de l'œil/de la gigue.
| Principales caractéristiques |
Options
|
|---|---|
| Affichage | - |
| Nombre de voies analogiques | 8 |
| Entrées logiques | - |
| Bande passante | 350 MHz |
| Fréquence d'échantillonnage | 5 Géch/s (quarter channel/half channel mode) ou 2,5 Géch/s (full channel mode) |
| Profondeur mémoire | 2,5 Gpts/voie (quarter channel mode) ; 1 Gpts/voie (half channel mode) ; 500 Mpts/voie (full channel mode) |
| Taux de rafraîchissement | 160 000 formes d'onde /s en mode normal et 650 000 formes d'ondes /s en mode séquence |
| Résolution verticale | 12 bits |
| Sensibilité | 5 mV/div à 10 V/div ; 2µV/div à 10V/div en mode zoom |
| Base de temps | 1 ns/div à 1000 s/div |
| Déclenchements évolués | Front, Pente, Largeur d'impulsion, Fenêtre, Runt, Intervalle, Dropout, Motif, Vidéo, Qualifié, N-ième front, Configuration/Maintien, Délai, Série |

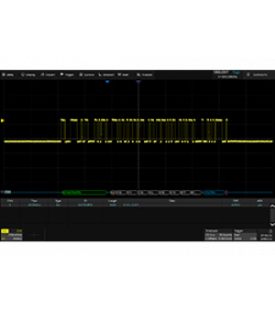

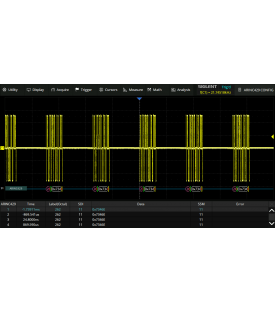

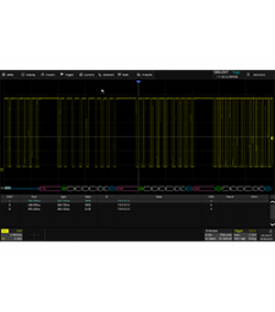

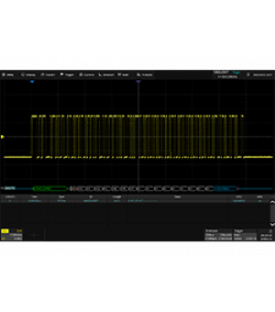

| Décodage bus séries | I2C, SPI, UART, RS232, CAN, LIN et en option CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (décodage seulement), ARINC429 |
| Fonctions Mathématiques | +, -, *, /, FFT; d/dt, ∫dt, √,... |
| Mesures automatiques | Plus de 60 |
| Générateur de fonctions arbitraires (en option) | Une voie 50 MHz, fréquence d'échantillonnage de 125 MHz, longueur d'onde de 16 kpts |

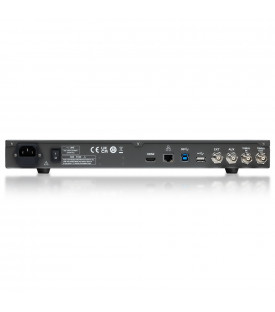

| Interfaces | USB Device/Host (USB TMC), Ethernet (VXI-11), compatible langage SCPI Connecteurs BNC en face arrière : EXT Trig, 10 MHz IN/OUT, AUX OUT, signal test Bon/Mauvais Sortie VGA |
| Alimentation | 100-240 VAC - 50/60Hz |
| Dimensions | 395 x 43,15 x 413,85 mm |
| Poids | 6,2 kg |
| Garantie | 3 ans |
| Livré avec | 4 sondes passives 500 MHz, un câble USB, une souris sans fil, un cordon d'alimentation et une notice d'utilisation |
SDS5038L
Références spécifiques
Options et accessoires
L'oscilloscope numérique SIGLENT SDS5038L 8 voies permet la visualisation des formes d'ondes sur une bande passante de 350 MHz avec un taux d'échantillonnage maximal de 5 Géch/s, une résolution de 12 bits et une longueur d'enregistrement maximale de 2,5 Gpts/canal. Le SDS5038L est doté de la technologie SPO (Super Phosphor Oscilloscope) qui procure une aide significative dans l'interprétation des mesures. Il est non seulement possible de représenter la fréquence de répétitions des différentes parties d'un signal avec 256 niveaux d'intensité mais également sous forme de "couleur de température". Il permet d'aller encore plus loin dans l'analyse de signaux avec son mode d'acquisition en séquence (jusqu'à 650 000 formes d'ondes par seconde) et la fonction historique.
Il peut être utilisé comme un oscilloscope autonome en utilisant un écran externe et une souris. Il peut aussi être contrôlé à distance grâce au serveur Web intégré et l'interface Ethernet. En utilisant le module de synchronisation SYN64, il est possible de construire un système d'acquisition rack jusqu'à 512 voies en combinant des modules SDS5000L.
Il propose des modes de déclenchement évolués incluant notamment les bus séries des outils de tests comme le tracé de Bode, l'analyse de puissance et l'analyse de l'œil/de la gigue.
