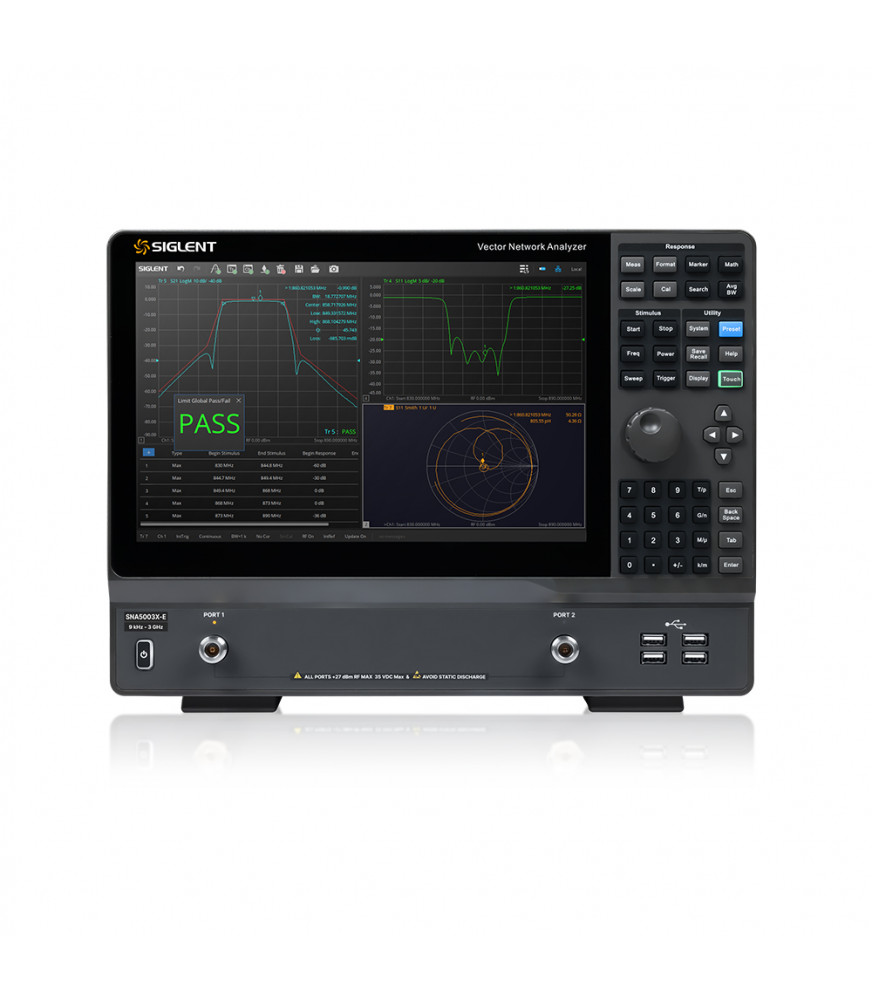

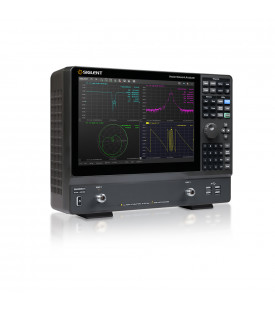

Siglent SNA5003X-E Analyseur de réseaux vectoriels 9 kHz - 3 GHz, 2 ports
SIGLENT SNA5003X-E
4 280,00 €
HT
Les analyseurs de réseaux vectoriels (VNA) de la série SIGLENT SNA5000X-E couvrent une plage de fréquences de 9 kHz à 6,5 GHz et prennent en charge la mesure des paramètres S (2 ports), des paramètres différentiels et des paramètres temporels. Ces VNA constituent un instrument performant pour la détermination du facteur Q, de la bande passante et de l'affaiblissement d'insertion d'un filtre. Ils intègrent la conversion d'impédance, le déplacement du plan de mesure, la simulation de montage et le réglage par insertion/retrait d'adaptateurs. Les VNA proposent cinq modes de balayage : linéaire (fréquence), logarithmique (fréquence), balayage de puissance, continu (temps) et balayage par segments. La série SNA5000X-E prend également en charge la correction des paramètres de diffusion SOLT, SOLR, TRL, de réponse et de réponse améliorée, offrant ainsi une plus grande flexibilité pour les applications de R&D et de production.
0,05 dB
| Principales caractéristiques |
|
|---|---|
| Affichage | Ecran couleur tactile LCD 12,1" WXGA (1280 x 800 pixels) |
| Largeur de bande | 9 kHz à 3 GHz |
| Stabilité de la source | ±5 ppm (0 à 40°C) / ±1 ppb avec l'option SNA5000-HPR (OCXO) |
| Résolution de bande passante | 1 Hz |
| Plage IFBW | 1 Hz à 10 MHz |
| Plage de réglage niveau de sortie | -40 dBm à 0 dBm |
| Plage dynamique | jusqu'à 117 dB, typique 125 dB |
| Niveau de résolution | 0,05 dB |
| Interfaces | Ethernet, 1x USB Device, 4x USB Host en face avant, USB-GPIB en option, HDMI |
| Alimentation | 100-240 V / 50-60Hz ou 100-120 V 400 Hz |
| Dimensions | 378 x 284 x 126 mm |
| Poids | 5,4 kg |
| Garantie | 3 ans |
| Livré avec | Un câble USB, un certificat de test, une souris sans fil, un couvercle de protection, un cordon d’alimentation et une notice d’utilisation |
SNA5003X-E
Références spécifiques
Options et accessoires
Les analyseurs de réseaux vectoriels (VNA) de la série SIGLENT SNA5000X-E couvrent une plage de fréquences de 9 kHz à 6,5 GHz et prennent en charge la mesure des paramètres S (2 ports), des paramètres différentiels et des paramètres temporels. Ces VNA constituent un instrument performant pour la détermination du facteur Q, de la bande passante et de l'affaiblissement d'insertion d'un filtre. Ils intègrent la conversion d'impédance, le déplacement du plan de mesure, la simulation de montage et le réglage par insertion/retrait d'adaptateurs. Les VNA proposent cinq modes de balayage : linéaire (fréquence), logarithmique (fréquence), balayage de puissance, continu (temps) et balayage par segments. La série SNA5000X-E prend également en charge la correction des paramètres de diffusion SOLT, SOLR, TRL, de réponse et de réponse améliorée, offrant ainsi une plus grande flexibilité pour les applications de R&D et de production.
