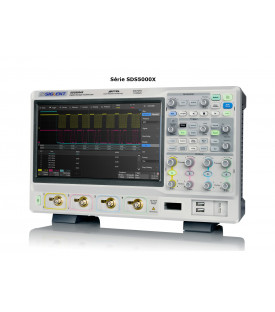

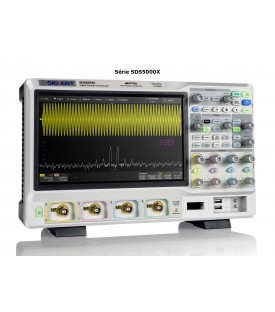

Siglent SDS5054X Oscilloscope 4x500 MHz Ecran tactile
SIGLENT SDS5054X
4 959,00 €
HT
L'oscilloscope numérique SIGLENT SDS5054X 4 voies permet la visualisation des formes d'ondes sur une bande passante de 500 MHz avec un taux d'échantillonnage maximal de 5 Géch/s et une résolution de x bits. Le SDS5054X est doté de la technologie SPO (Super Phosphor Oscilloscope) qui procure une aide significative dans l'interprétation des mesures. Il est non seulement possible de représenter la fréquence de répétitions des différentes parties d'un signal avec 256 niveaux d'intensité mais également sous forme de "couleur de température". Il permet d'aller encore plus loin dans l'analyse de signaux avec son mode d'acquisition en séquence (jusqu'à 480 000 formes d'ondes par seconde) et la fonction historique. Il est simple d'utilisation avec son large écran tactile 10,1" des touches d'accès directs aux fonctions et des menus contextuels clairs. Il propose des modes de déclenchement évolués incluant notamment les bus séries. L'appareil est évolutif avec en option un générateur de fonctions arbitraires et 16 entrées logiques.
Présentation des oscilloscopes numériques série SDS5000X
| Principales caractéristiques |
Options
|
|---|---|
| Affichage | Ecran graphique couleur tactile 10,1" (1024 x 600 pixels) avec 256 niveaux d'intensité Mode température de couleur pour visualiser l'occurrence des événements |
| Nombre de voies analogiques | 4 |
| Entrées logiques (en option) | 16 |
| Bande passante | 500 MHz |
| Fréquence d'échantillonnage | 2x 5 Géch/s ou 4x 2,5 Géch/s par voie |
| Profondeur mémoire | 2x 250 Mpoints ou 4x 125 Mpoints par voie |
| Taux de rafraîchissement | 110 000 formes d'onde /s en mode normal et 480 000 formes d'ondes /s en mode séquence |
| Résolution verticale | 8 bits |
| Sensibilité | 500 µV/div à 10 V/div |
| Base de temps | 500 ps/div à 1000 s/div |
| Déclenchements évolués | Front, pente, largeur d'impulsion, vidéo, fenêtre, Runt, Intervalle, Time out (Drop out), Pattern. |
| Décodage bus séries | I2C, SPI, UART, RS232, CAN, LIN et en option CAN FD, FlexRay, I2S, MIL-STD-1553B |
| Fonctions Mathématiques | +, -, *, /, FFT; d/dt, ∫dt, √ |
| Mesures automatiques | 39 |
| Générateur de fonctions arbitraires (en option) | Une voie 25 MHz, fréquence d'échantillonnage de 125 MHz, longueur d'onde de 16 kpts |

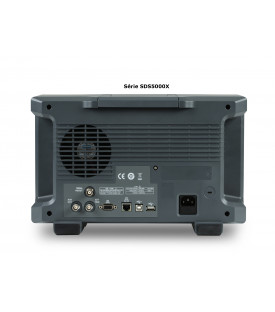

| Interfaces | USB Device/Host (USB TMC), Ethernet (VXI-11), compatible langage SCPI Connecteurs BNC en face arrière : EXT Trig, 10 MHz IN/OUT, AUX OUT, signal test Bon/Mauvais Sortie VGA |
| Alimentation | 100-240 VAC - 50/60Hz |
| Dimensions | 370 x 144 x 231 mm |
| Poids | 4 kg |
| Garantie | 3 ans |
| Livré avec | 4 sondes passives, un câble USB, un cordon d'alimentation et une notice d'utilisation |
SDS5054X
Références spécifiques
Options et accessoires
L'oscilloscope numérique SIGLENT SDS5054X 4 voies permet la visualisation des formes d'ondes sur une bande passante de 500 MHz avec un taux d'échantillonnage maximal de 5 Géch/s et une résolution de x bits. Le SDS5054X est doté de la technologie SPO (Super Phosphor Oscilloscope) qui procure une aide significative dans l'interprétation des mesures. Il est non seulement possible de représenter la fréquence de répétitions des différentes parties d'un signal avec 256 niveaux d'intensité mais également sous forme de "couleur de température". Il permet d'aller encore plus loin dans l'analyse de signaux avec son mode d'acquisition en séquence (jusqu'à 480 000 formes d'ondes par seconde) et la fonction historique. Il est simple d'utilisation avec son large écran tactile 10,1" des touches d'accès directs aux fonctions et des menus contextuels clairs. Il propose des modes de déclenchement évolués incluant notamment les bus séries. L'appareil est évolutif avec en option un générateur de fonctions arbitraires et 16 entrées logiques.
